STS-Switching unter 10 ms erklärt: MS-MPPT400-2 vs. MS-TS500-2

Die zehn Millisekunden, die darüber entscheiden, ob eine Website mit Strom versorgt bleibt

Ein Netzausfall kündigt sich nicht an. In einem Moment bezieht eine Site das Dienstprogramm. Im nächsten Moment bricht die Spannung zusammen und jede nachgeschaltete Last ist einer Lücke ausgesetzt, die sie nicht tolerieren kann. Bei einem Rechenzentrum, einem Kühllager oder einer Produktionslinie mitten im Zyklus muss diese Lücke im einstelligen Millisekundenbereich geschlossen werden – nicht in Sekunden, nicht „so schnell, wie der Generator hochlaufen kann“. Das ist das spezifische technische Problem, das die STS-Schicht (Static Transfer Switch) löst, und das ist der Grund, warum die Deye MC-L430-Plattform die Schaltung um zwei speziell angefertigte Gehäuse herum baut: das MS-MPPT400-2 und das MS-TS500-2, die beide für eine Übertragung unter 10 ms ausgelegt sind.

Diese beiden Schränke sehen auf einem Datenblatt ähnlich aus – beide beherbergen Netz, Generator und Lastschalter; Beide behaupten, dass die Umschaltung im einstelligen Millisekundenbereich erfolgt – sie lösen jedoch unterschiedliche Probleme. Einer kombiniert PV-Eingang mit Schaltung in einem einzigen Gehäuse. Der andere ist ein dedizierter Schaltschrank mit höherer Kapazität, der überhaupt keine PV-Funktion hat. Die richtige Unterscheidung entscheidet darüber, ob die Switching-Architektur eines Standorts tatsächlich zu seinem Generationsmix passt.

Was ein statischer Transferschalter tatsächlich leistet

Ein statischer Transferschalter bewegt einen Kontakt nicht mechanisch wie ein herkömmlicher automatischer Transferschalter. Es verwendet Halbleiterschaltung, um einen Quellenausfall zu erkennen und die Last auf eine alternative Quelle umzuleiten, bevor die Last jemals die Unterbrechung bemerkt. Das ist der Mechanismus hinter der Plattform ≤10ms Umschaltzeit zwischen netzgebundenem und netzunabhängigem Betrieb – schnell genug, dass die meisten empfindlichen elektronischen Lasten den Übergang überhaupt nicht bemerken.

Sowohl der MS-MPPT400-2 als auch der MS-TS500-2 sind um denselben Schaltkern herum aufgebaut, aber jeder Schrank ordnet die Leistungsschalter um ihn herum anders an, je nachdem, was sich sonst noch das Gehäuse teilen muss.

MS-MPPT400-2: Schalt- und Solareingang in einem Schrank

Der MS-MPPT400-2 vereint zwei Funktionen, die andernfalls separate Hardware erfordern würden: eine zweikanalige MPPT-Stufe, die bis zu 400 kW PV-Eingang (2 x 200 kW) verarbeiten kann, und eine STS-Stufe mit einer Nennleistung von 400 kW über Last-, Netz- und Ölmotoranschlüsse. Auf der PV-Seite verfügt er über eine maximale Eingangsspannung von 800 V DC, einen MPPT-Spannungsbereich von 180–750 V DC und eine Startspannung von 200 V – breit genug, um eine Reihe von String-Konfigurationen ohne separaten PV-Wechselrichter zu ermöglichen.

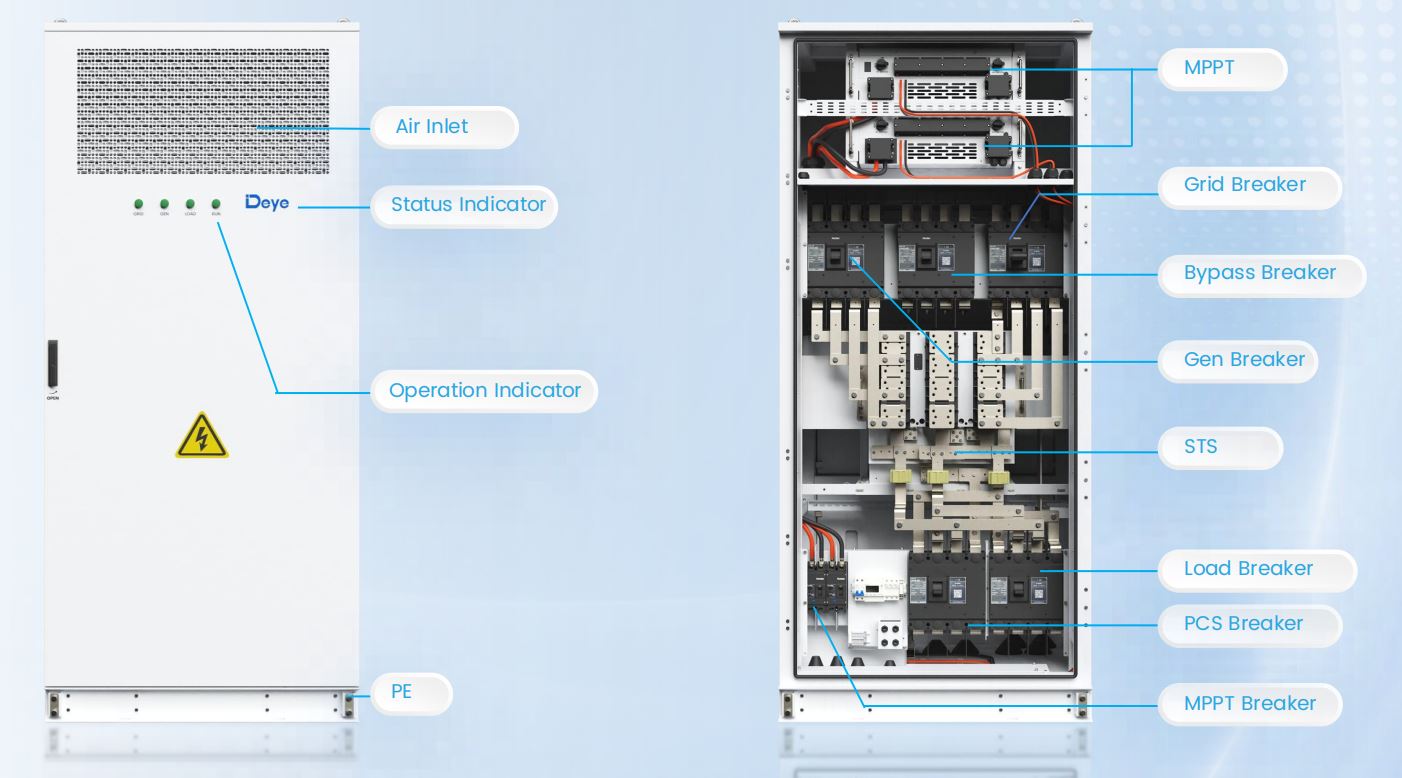

Die Anordnung der Leistungsschalter im Schrank spiegelt diese Doppelfunktion wider: Ein dedizierter MPPT-Leistungsschalter und ein Netztrennschalter sitzen neben einem Bypass-Leistungsschalter, einem Generator-Leistungsschalter, einem Lasttrennschalter und einem PCS-Leistungsschalter – alle koordiniert durch die interne STS-Logik. Das ist eine Menge Schaltintelligenz, verpackt in einem 1000 x 1000 x 2450 mm großen Gehäuse, und genau aus diesem Grund erscheint dieser Schrank in DC-gekoppelten Layouts, bei denen PV, Batterie und Schalter einen einzigen AC-Verbindungspunkt statt drei separate Schränke teilen müssen.

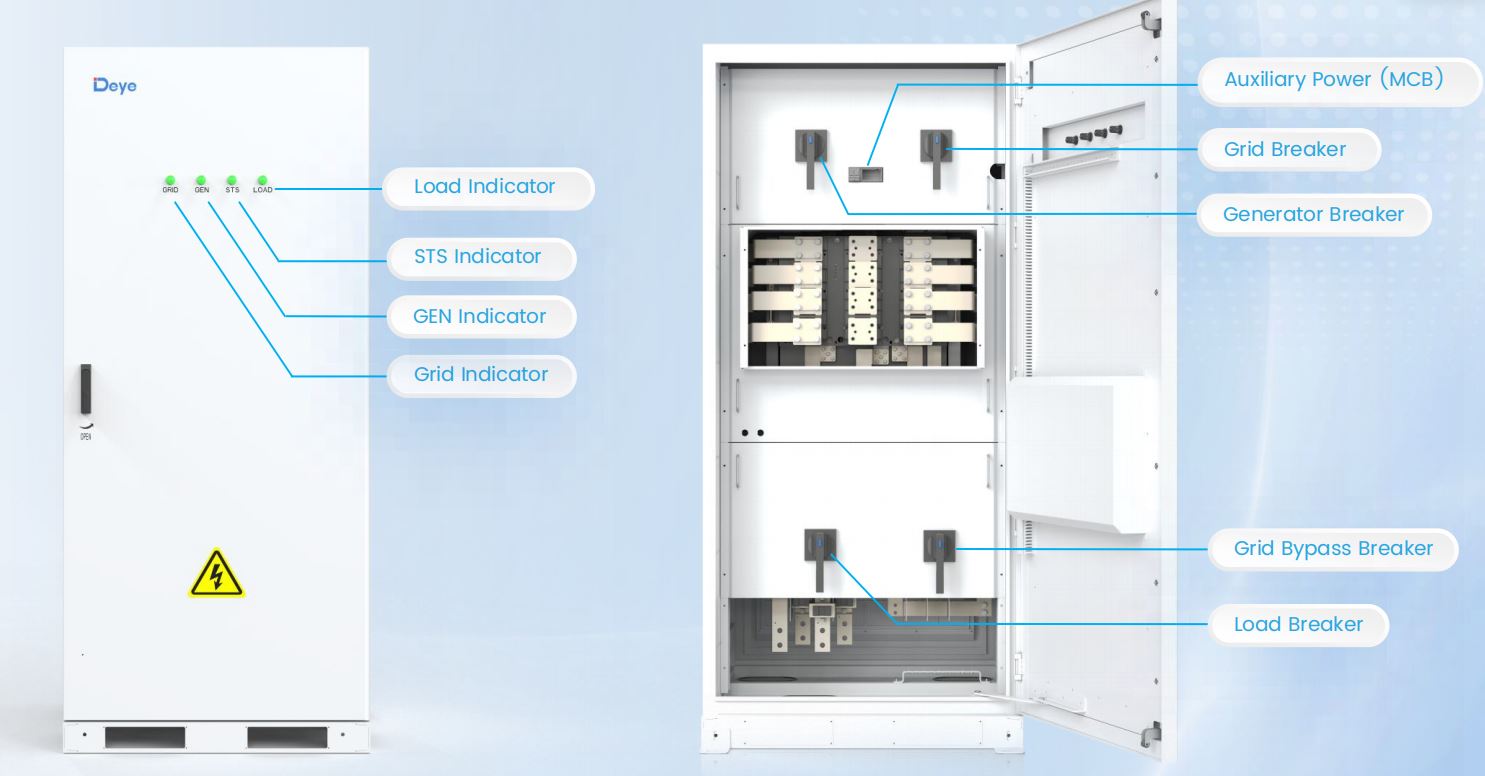

MS-TS500-2: Ein spezieller Schaltschrank für größere Lasten

Der MS-TS500-2 verzichtet vollständig auf die PV-Funktion und konzentriert sich auf eine Aufgabe: das Umschalten zwischen Netz, Generator und Last bei einer höheren Leistung, als der MPPT-integrierte Schrank bieten kann. Er ist für 500 kW an Last-, Netz- und Ölmotoranschlüssen ausgelegt – 100 kW mehr Headroom als der MS-MPPT400-2 – mit einer Sammelschiene für 1000 A und Abzweigschienen für 200 A, Betrieb mit einer Isolationsleistung von 1000 V DC.

Die praktische Bedeutung lautet: Wenn an einem Standort bereits PV über einen separaten DC-gekoppelten MPPT-Schrank verwaltet wird oder überhaupt keine PV vorhanden ist – zum Beispiel bei einem reinen Batterie-plus-Generator-Backup-Einsatz – bietet der MS-TS500-2 mehr Schaltkapazität, ohne für eine PV-Stufe zu bezahlen, die ungenutzt bleiben würde.

Auswahl zwischen ihnen basierend auf der Standorttopologie

Die Entscheidung hängt im Allgemeinen davon ab, wie viele Funktionen ein einzelner Schrank aufnehmen muss und wie viel Schaltkapazität die Last tatsächlich benötigt. Bei einer Notstromversorgung zum Schutz kritischer Lasten mit einer N≤2-Schrankkonfiguration werden Batterieschränke normalerweise mit einem MS-TS500-2 gepaart, der zwischen der EMS-koordinierten Batteriebank und dem Transformator sitzt – in dieser bestimmten Kette gibt es keine PV, daher gibt es keinen Grund, MPPT-Hardware mitzuführen.

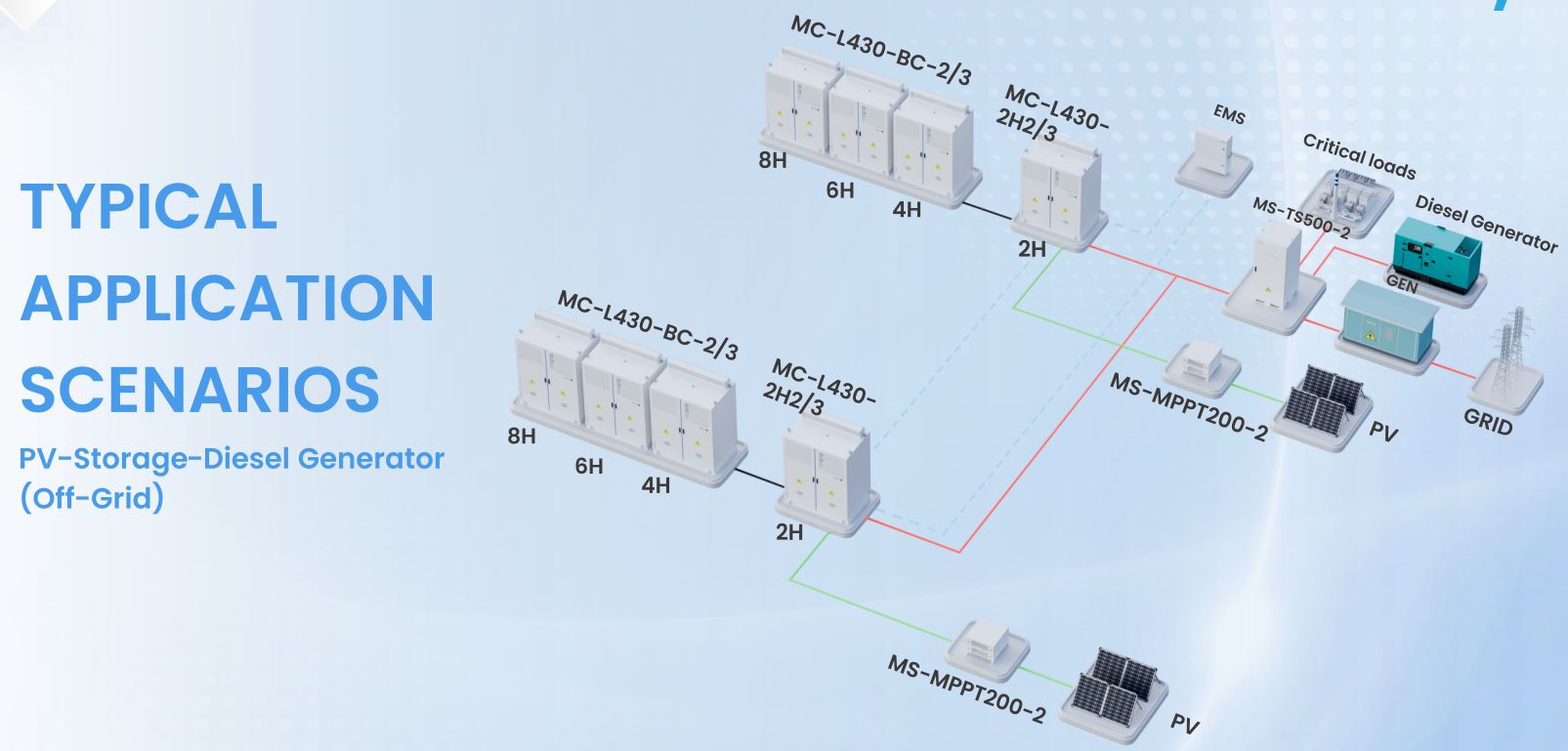

Ein PV-Speicher-Generator-Mikronetz hingegen tendiert dazu, die Leitung über den MS-MPPT400-2 zu verlegen, da es ohnehin die PV-Eingangsstufe benötigt und das integrierte STS bedeutet, dass ein Schrank weniger installiert, verkabelt und in Betrieb genommen werden muss. Bei einem Diesel-gestützten Off-Grid-Einsatz verwaltet derselbe MS-MPPT400-2 alle drei Übertragungspfade – Netz, Generator und PV-gespeiste Batterie – von einem einzigen Gehäuse aus, wodurch die Schalttopologie kompakt bleibt, auch wenn der Erzeugungsmix komplexer wird.

Keiner der Schränke arbeitet isoliert von der EMS-Ebene. Beide melden den Status und akzeptieren Steuersignale über denselben RS485/Modbus TCP/DIDO-Backbone, den auch der Rest der Plattform verwendet. Dadurch kann das EMS eine Übertragungsentscheidung mit dem Ladezustand der Batterie und der Lastpriorität koordinieren, anstatt nur auf einen Spannungsschwellenwert umzuschalten.

Warum Sub-10ms wichtiger sind, als es sich anhört

Zehn Millisekunden entsprechen etwa einem halben Zyklus bei 50 Hz. Dieser Schwellenwert ist nicht willkürlich – er soll unter der Überbrückungstoleranz der Geräte bleiben, die am wahrscheinlichsten durch eine Unterbrechung beschädigt oder gestört werden: Antriebe mit variabler Frequenz, USV-unterstützte IT-Lasten und Präzisionsfertigungssteuerungen, die jeden Spannungsabfall als Fehlerzustand behandeln und defensiv abschalten. Ein Schalter, der 100 ms oder sogar 50 ms benötigt, kann diese defensive Abschaltung immer noch auslösen, auch wenn der Strom technisch gesehen nie vollständig verschwunden ist.

Aus diesem Grund wird die Schaltfunktion auch als eigene Hardwarekategorie behandelt und nicht in das PCS oder den Batterieschrank integriert. Durch die Isolierung in einem dedizierten, mit STS ausgestatteten Schrank – sei es der MS-MPPT400-2 oder der MS-TS500-2 – muss die Schaltentscheidung nicht auf die batterieseitige Logik oder die PCS-Synchronisierung warten, woher in der Praxis tatsächlich die Zahl unter 10 ms kommt.

Für eine tiefere Aufschlüsselung der Kanalarchitektur und Switching-Spezifikationen hinter dieser Hardware-Generation siehe die Plattform Aufschlüsselung der 8-Kanal-MPPT- und 500-kW-STS-Spezifikationen behandelt die Switch-Hardware detaillierter. Für Teams, die bewerten, wie diese Schaltebene in einen vollständigen Batterieeinsatz passt, gilt die breitere C&I ESS-Lösungsangebot ist der Ausgangspunkt für die Anpassung der Schrankanzahl, des Kopplungsmodus und der Schaltkapazität an einen bestimmten Standort.
