Deye GE-F128/F240/F256-Serie Outdoor-Batterieschrank: Kleiner C&I ESS-Leitfaden

Ein neuer Maßstab für kleine kommerzielle und industrielle Energiespeicher

Die meisten Gewerbe- und Industriestandorte benötigen keinen Batteriepark im Megawatt-Maßstab. Eine Fabrik, die Spitzenlasten abdeckt, ein Einkaufszentrum, das Bedarfsgebühren ausgleicht, oder ein landwirtschaftlicher Betrieb, der kritische Lasten sichert, benötigt typischerweise irgendwo zwischen 100 kWh und 300 kWh – genug, um von Bedeutung zu sein, nicht genug, um ein flüssigkeitsgekühltes Containersystem mit eigenem Wartungsteam zu rechtfertigen. Diese Lücke ist genau dort, wo die Batterieschrank für den Außenbereich der Serie GE-F128/F240/F256 von Deye ist als Teil einer größeren Familie von positioniert kleine C&I ESS-Lösungen .

Basierend auf einer 314-Ah-Lithium-Eisenphosphat-Zelle und gepaart mit den 30-125-kW-Hybridwechselrichtern oder modularen PCS-Einheiten von Deye komprimiert die GE-F-Serie eine vollständige sechsdimensionale Sicherheitsarchitektur, intelligente Luftkühlung und eine parallele Erweiterung um bis zu 10 Einheiten in einem Schrank, der ohne Wandbohrungen oder tragende Strukturarbeiten installiert werden kann.

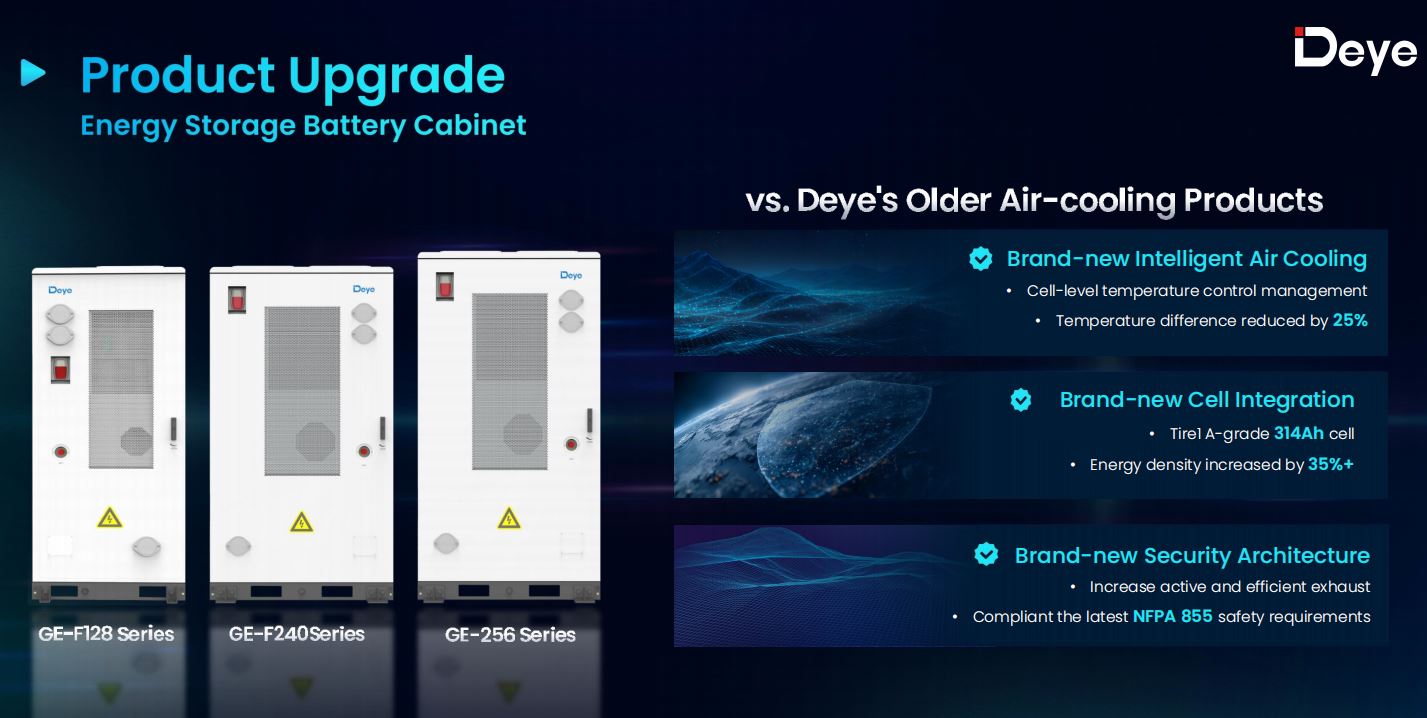

Drei Schränke, eine Plattform

Die Serie umfasst drei physische Schrankgrößen, die jeweils in mehreren Energiekonfigurationen angeboten werden, die aus demselben 16,08-kWh-Batteriemodul bestehen:

• GE-F128-Serie – die GE-F112/128 Batterieschrank für den Außenbereich , 112,4 kWh und 128,5 kWh, 7 oder 8 Module
• GE-F240-Serie (GE-F176 / GE-F208 / GE-F240) – Teil des Batterieschrankserie GE-F240/256 für den Außenbereich , 176,84 kWh bis 241,15 kWh, 11 bis 15 Module
• GE-F256-Serie — auch innerhalb der GE-F240/256-Plattform, 257,23 kWh, 16 Module

Jede Variante verfügt über die gleiche zugrunde liegende Zelle – ein 1P16S 314 Ah LFP-Paket mit einer Nennspannung von 51,2 V – wodurch das Zubehör-Ökosystem, das Kommunikationsprotokoll und die Sicherheitssysteme in der gesamten Produktpalette konsistent bleiben. Die Betriebsspannung reicht von 280 V bei der kleinsten Konfiguration bis zu 934,4 V beim GE-F256, und jeder Schrank unterstützt einen maximalen Lade-/Entladestrom von 180 A mit einer Spitze von 285 A für 15 Sekunden.

Warum 314-Ah-Zellen die Wirtschaft verändern

Der Wechsel von der 100-Ah-Zelle der vorherigen Generation zu einer 314-Ah-Zelle ist nicht nur eine Kapazitätssteigerung. Weniger, größere Zellen bedeuten weniger Verbindungen auf Packebene, weniger potenzielle Fehlerquellen und einen einfacheren internen Kabelbaum – was ein großer Grund dafür ist, dass die Stückpreiskosten bei der GE-F128-Serie im Vergleich zu den älteren luftgekühlten Schränken von Deye um etwa 25 % und bei der größeren GE-F240/256-Plattform um etwa 15 % sinken.

Auch die Lebensdauer des Zyklus verbessert sich deutlich. Die 314-Ah-Zelle ist für ausgelegt 8.000 Zyklen bei 0,5 °C und 25 °C bis zu 70 % am Ende der Lebensdauer, gegenüber 6.000 Zyklen bei der Zelle der vorherigen Generation, ohne Leistungsminderung bei 45 °C und einem Temperaturunterschied zwischen den Zellen, der innerhalb von 6 °C gehalten wird – eine um 25 % engere Spanne als beim älteren Design.

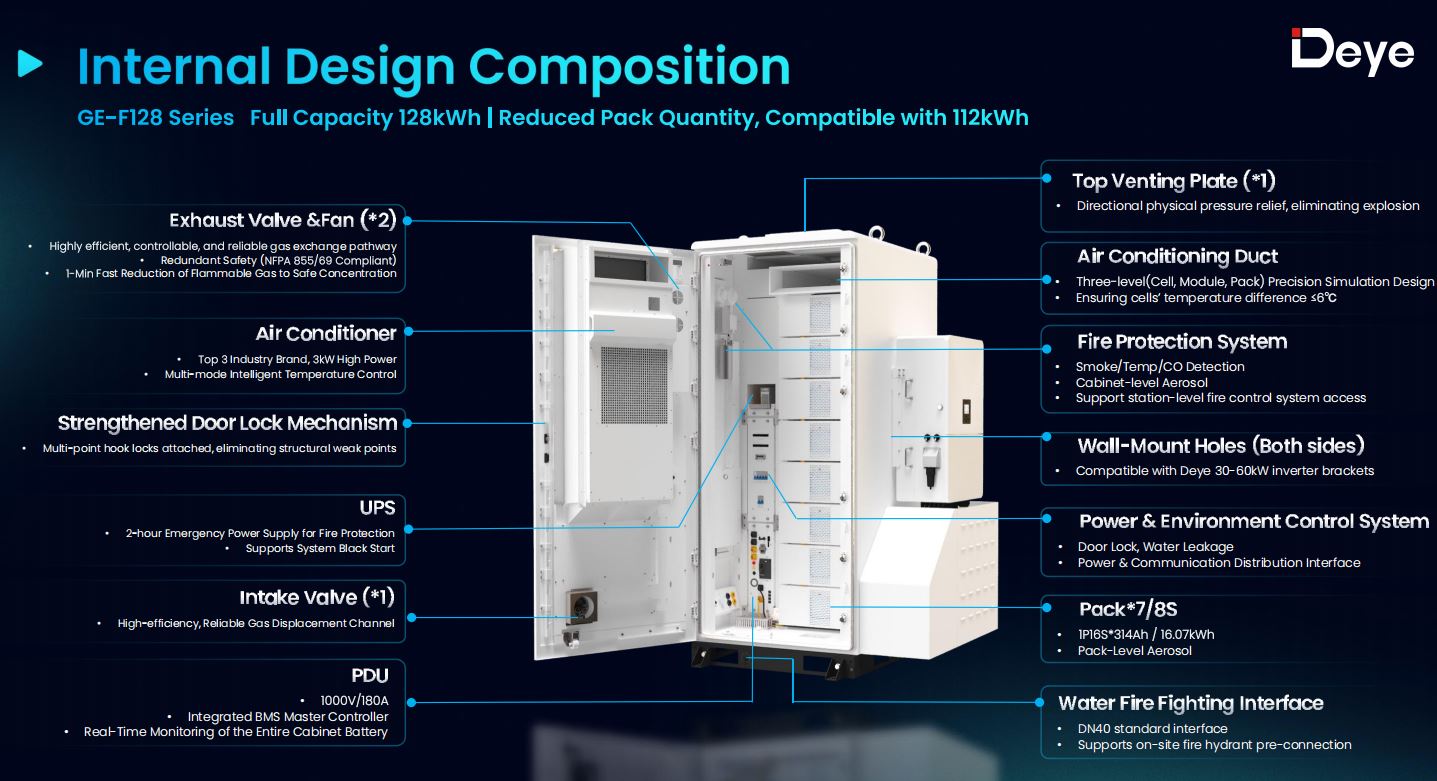

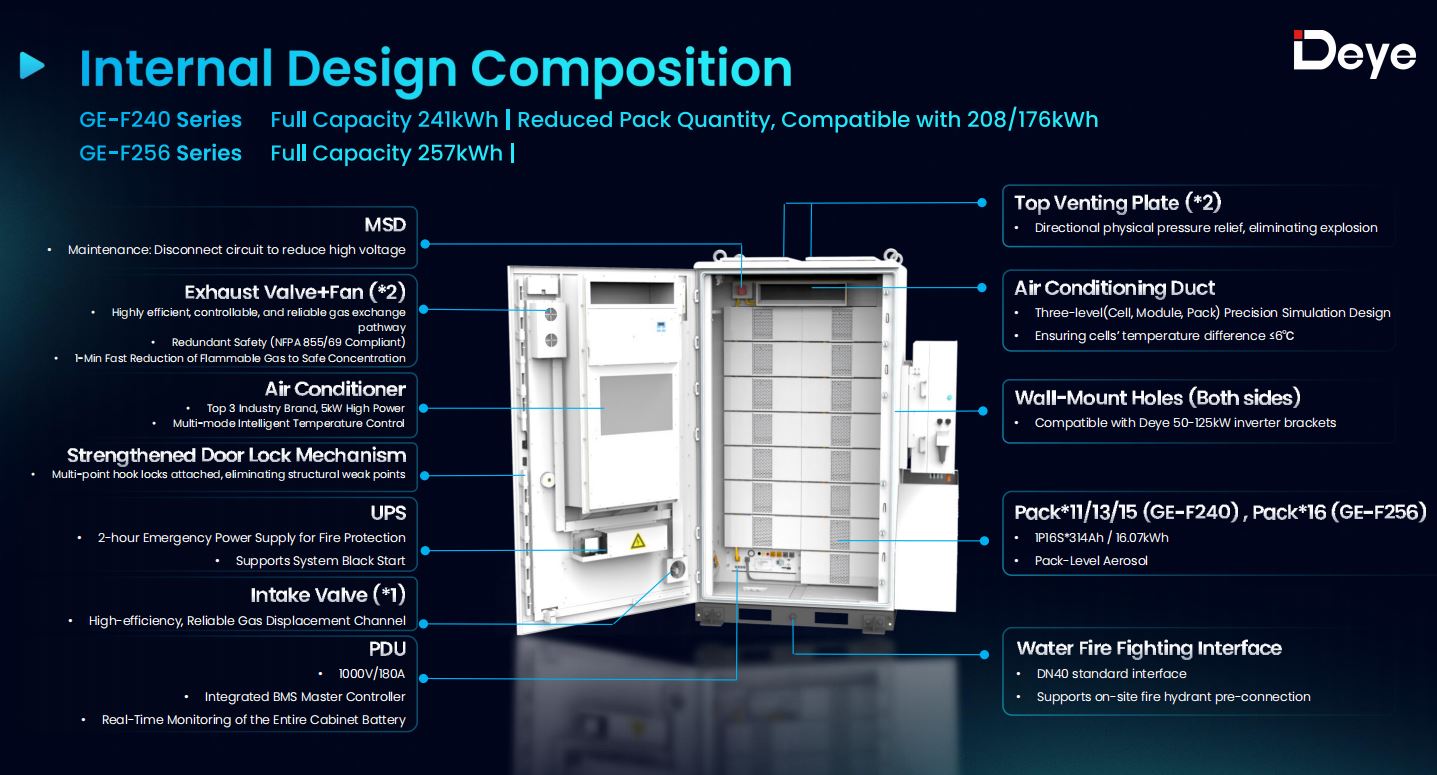

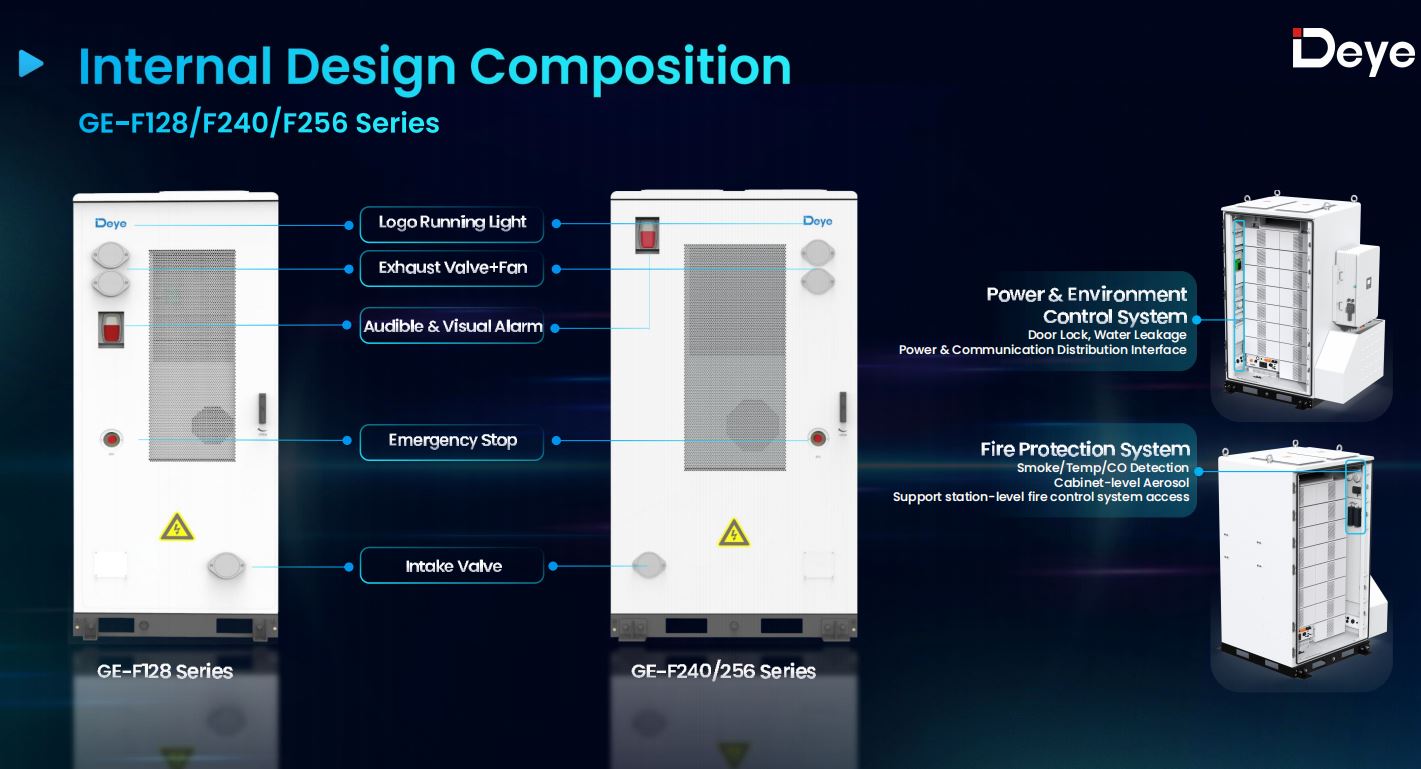

Sechsdimensionale Sicherheit: D1 bis D6

Batterieschränke, die im Freien neben einer Laderampe oder einer Fabrikwand stehen, können nicht den Luxus eines speziellen Brandschutzraums genießen, daher muss das Sicherheitsdesign mehr Arbeit alleine leisten. Deye strukturiert dies in sechs Schichten, die sich jeweils mit einem anderen Fehlermodus befassen:

1. D1 – Elektrische Isolierung , wodurch eine Fehlerausbreitung zwischen Paketen verhindert wird
2. D2 – Physikalische/Wärmedämmung zwischen Zellen und Modulen
3. D3 – Aktive Entlüftung , wodurch brennbares Gas innerhalb einer Minute auf eine sichere Konzentration gebracht wird
4. D4 – Gerichtete Explosionsentlastung durch eine oben angebrachte Entlüftungsplatte
5. D5 – Aerosolunterdrückung sowohl auf Packungs- als auch auf Schrankebene
6. D6 – Schnittstelle zur Wasserbrandbekämpfung , ein DN40-Standardanschluss zur bauseitigen Hydrantenvorschaltung

Ein Detail, das für jeden, der Datenblätter vergleicht, erwähnenswert ist: Die Explosionsentlüftung sitzt darauf oben des Schranks und nicht an der Rückseite. Dies ist bei Rücken-an-Rücken- oder Seite-an-Seite-Installationen von Bedeutung, bei denen eine auf der Rückseite montierte Lüftungsplatte entweder blockiert wäre oder zusätzlichen Freiraum erfordern würde, über den der Standort möglicherweise nicht verfügt. Der Schrank verfügt außerdem über eine 2-Stunden-USV-gestützte Notstromversorgung, sodass das Brandschutzsystem auch dann weiterläuft, wenn die Hauptstromversorgung unterbrochen wird, und er entspricht NFPA 855, NFPA 68/69 und UL9540A.

Intelligente Luftkühlung ohne Leistungsminderung

Luftkühlung hat den Ruf, in heißen Klimazonen Probleme zu bereiten, daher kommt meist das Argument „Flüssigkeitskühlung nur für ernstzunehmende Zwecke“. Die GE-F-Serie geht noch einen Schritt weiter und verfügt über einen präzisionssimulierten Klimakanal auf drei Ebenen (Zelle, Modul, Paket), der von einer erstklassigen Klimaanlage der Industriemarke mit einer Nennleistung von 3 kW beim GE-F128 und 5 kW beim GE-F240/256 angetrieben wird.

Das Ergebnis ist Kein Derating bis 45°C Umgebungstemperatur – ein Grenzwert, den die meisten luftgekühlten Konkurrenten entweder nicht oder nur mit einer größeren Zelltemperaturspanne erreichen können. Deyes eigene Vergleichsdaten belegen mehrere luftgekühlte Schränke der Konkurrenz auf 40 °C, bevor die Leistungsreduzierung eintritt, mit Temperaturunterschieden von 8–10 °C gegenüber 6 °C bei der GE-F-Serie. Bei einer Dach- oder Laderampeninstallation in Südeuropa oder im Nahen Osten im Sommer entspricht diese Lücke der Differenz zwischen der vollen Nennleistung und einem System, das sich am Nachmittag still und leise selbst drosselt.

Anpassen eines Schranks an eine Stromversorgungseinheit

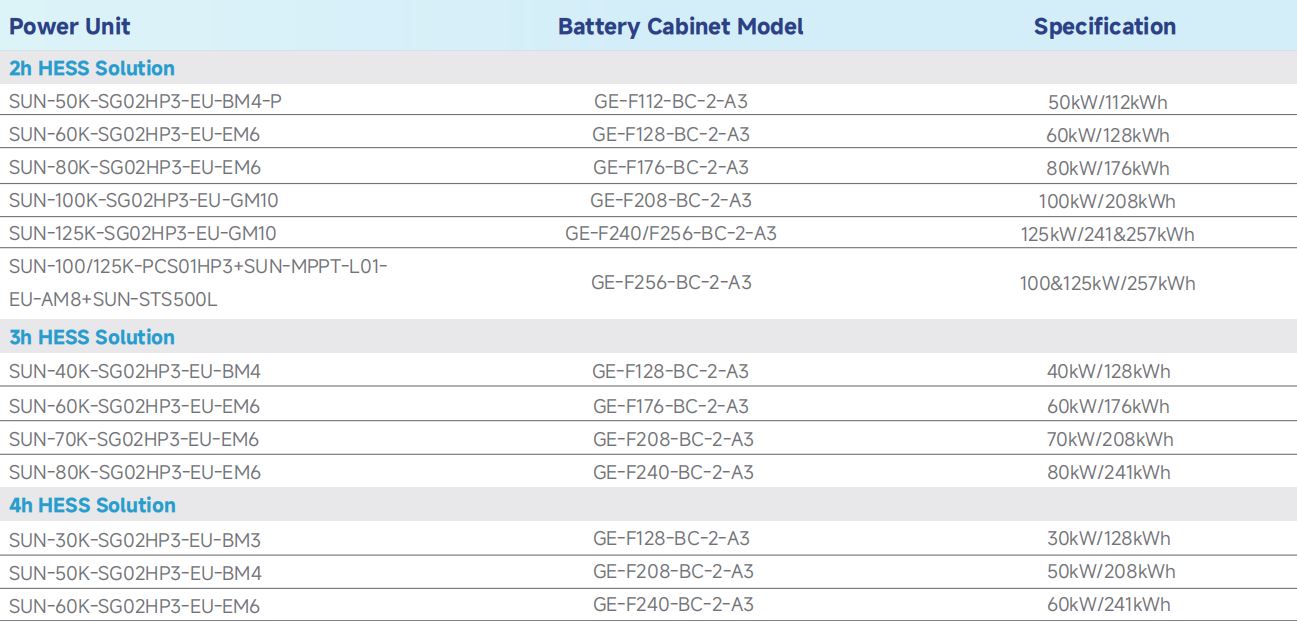

Die GE-F-Serie wird nicht als einzelnes Fixpaket verkauft, sondern als Menü. Abhängig von der gewünschten Entladedauer (2h/3h/4h) und der Gesamtleistung kann derselbe Schrank mit unterschiedlichen Geräten gekoppelt werden Dreiphasige Hochspannungs-Hybridwechselrichter von Deye oder, für den größeren GE-F240/256, mit einem modularen PCS MPPT STS-Stack:

• GE-F128-Serie Paare mit 30–60 kW-Hybridwechselrichtern
• GE-F240/256-Serie Paare mit 50–125 kW-Hybridwechselrichtern oder mit dem modularen Stromumwandlungssystem SUN-100K/125K-PCS01HP3

Eine Single Dreiphasen-Hybrid-Wechselrichter SUN-60K abgestimmt auf a Batterieschrank GE-F128 für den Außenbereich liefert beispielsweise ein 2-Stunden-System mit 60 kW/128 kWh. Tauschen Sie gegen ein SUN-30K-Gerät gegen denselben Schrank aus, erhalten Sie eine 4-Stunden-Konfiguration mit 30 kW/128 kWh – gleiche Batteriehardware, unterschiedlicher Arbeitszyklus, Auswahl ausschließlich durch Anpassung des Nennstroms des Wechselrichters an das gewünschte Entladefenster.

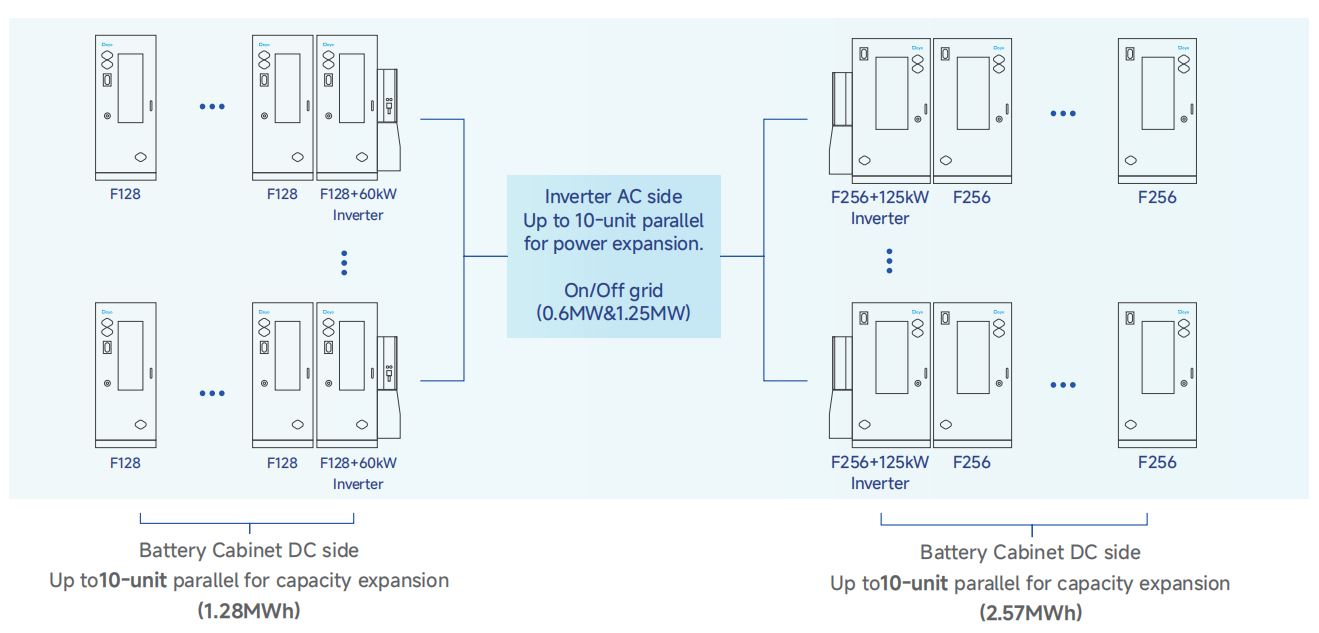

Über einen einzelnen Schrank hinaus skalieren

Eine Single GE-F256 cabinet tops out around 257kWh, but most C&I projects grow over time, or start larger than one cabinet can cover. On the DC side, up to 10 Schränke können parallel geschaltet werden pro Stapel, was die GE-F128-Serie auf 1,28 MWh und die GE-F240/256-Serie auf 2,41–2,57 MWh bringt – genug, um den von Deye abgedeckten Bereich zu überbrücken große BESS-Systeme für Projekte, die über einen modularen Schrankansatz völlig hinauswachsen. Auf der AC-Seite unterstützen die Wechselrichter der HP3-Serie von Deye die Parallelschaltung von bis zu 10 Einheiten Dadurch erhöht sich die On-/Off-Grid-Stromkapazität je nach Wechselrichtermodell auf 0,6 MW oder 1,25 MW.

Das Wechselrichterdesign unterstützt auch zwei unabhängige Batterieeingänge, was bedeutet, dass Schränke mit unterschiedlichen Spezifikationen – beispielsweise ein bestehender GE-F128 zusammen mit einem neu hinzugefügten GE-F240 – auf derselben Leistungseinheit sitzen können, anstatt einen vollständigen Austausch der Flotte zu erzwingen, wenn sich der Kapazitätsbedarf ändert.

Installation und Fernverwaltung

In der Vorbereitung vor Ort steckt tatsächlich ein Großteil der gesamten Installationskosten eines Batteriesystems – Betonplatten, Wandverstärkung, kundenspezifische Halterungen. Die Außenwand des GE-F-Schranks verfügt auf beiden Seiten über voreingestellte Wechselrichter-Montagepositionen, sodass die Wechselrichterhalterung direkt am Schrank befestigt werden kann und keine separate Wandmontageprüfung erforderlich ist. Deye bietet je nach Wechselrichtergewicht und Standortzugang drei Hebemethoden an: Heben mit Kran/Gabelstapler für 100–125-kW-Geräte (~150 kg), einfacher Kettenzug für 60–125-kW-Geräte und manuelles Heben für 30–50-kW-Geräte (~80 kg).

Nach der Inbetriebnahme wird das System entweder lokal über Bluetooth/USB oder remote über die Deye Cloud-Plattform verwaltet, die Firmware-Upgrades, dynamische, tarifbezogene Lade-/Entladeplanung und Echtzeitüberwachung in mehr als 30 Sprachen übernimmt.

Wo die GE-F-Serie passt

Nichts davon zielt auf die Speicherung im Versorgungsmaßstab ab – Deye weist ausdrücklich darauf hin, dass Flüssigkeitskühlung oberhalb von etwa 300 kWh oder bei Anwendungen mit hoher C-Rate weiterhin die bessere Lösung ist. Die GE-F128/F240/F256-Serie zielt auf den Raum direkt darunter ab: Fabriken, Einkaufszentren, Bauernhöfe und netzunabhängige Insel-Mikronetze mit PV-BESS-, PV-BESS-Diesel- oder reinen BESS-Konfigurationen, bei denen ein vollständig begehbares Containersystem übertrieben wäre, eine Batterie für Privathaushalte die Last jedoch nicht abdecken würde. Zum Vergleich können Projekte, die einen vollständig verpackten statt modularen Ansatz benötigen, einen Blick auf Deye werfen Batterie-Energiespeichersysteme für C&I-Projekte oder, für kleinere Standorte mit nur einem Schrank, die All-in-One-Hybrid-Energiespeicher-Wechselrichter .

Für einen Installateur oder Systemintegrator, der ein C&I-Projekt mit 100–300 kWh evaluiert, beschränken sich die praktischen Fragen auf die erwartete Umgebungstemperatur, die erforderliche Entladungsdauer und darauf, ob der Standort später wahrscheinlich erweitert wird. Die GE-F-Serie beantwortet alle drei, ohne eine Wahl zwischen ihnen zu erzwingen – keine Leistungsreduzierung der Luftkühlung bis zu 45 °C, eine Dauer, die durch die Auswahl des Wechselrichters anstelle einer festen Hardwarekonfiguration festgelegt wird, und ein vom ersten Tag an integrierter paralleler Erweiterungspfad.
