314-Ah-Zellen erklärt: Wie die GE-F-Serie von Deye mehr als 8.000 Zyklen erreicht

314-Ah-Zellen mit hoher Kapazität kommen auf den Markt: Wie die GE-F-Serie von Deye eine Lebensdauer von 8.000 Zyklen erreicht

Die Zahlen zur Zyklenlebensdauer auf einem Batteriedatenblatt verschwimmen nach einer Weile – 6.000, 8.000, 10.000, alle ungefähr in der gleichen Größenordnung von „lang genug“. Was sie tatsächlich trennt, ist selten die Chemie selbst. Lithiumeisenphosphat ist seit Jahren die Standardchemikalie in der Industrie und Industrie. Das Unterscheidungsmerkmal ist die Zellarchitektur: Wie viele Zellen sitzen in einer Packung, wie viel Strom führt jede einzelne und wie gleichmäßig verteilt sich die Wärme über sie? Das ist die Geschichte hinter der 314-Ah-Zelle, die Deye's antreibt kleine C&I ESS-Lösungen Aus diesem Grund ist die Outdoor-Batterieschrankserie GE-F128/F240/F256 für 8.000 Zyklen bei 0,5 °C und 25 °C bis zu 70 % ihrer Lebensdauer ausgelegt.

Von 100 Ah bis 314 Ah: Weniger Zellen, weniger Fehlerquellen

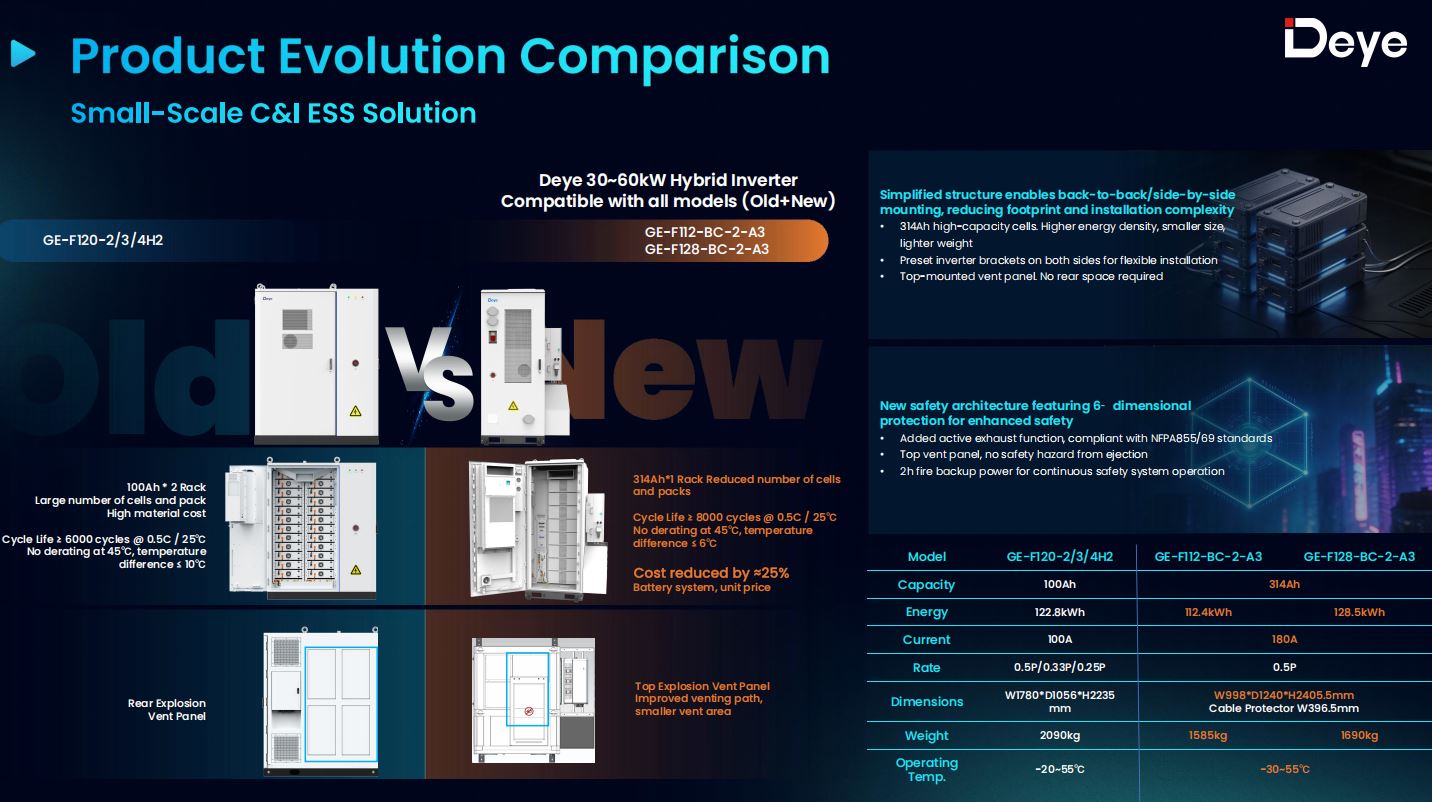

Der Schrank der Vorgängergeneration von Deye, der GE-F120-2/3/4H2, bestand aus 100-Ah-Zellen, die zwei Racks tief angeordnet waren. Um einen nutzbaren Energiewert zu ermitteln, musste eine große Anzahl einzelner kleinerer Zellen gestapelt werden, was die Anzahl der Reihen-/Parallelverbindungen, Sammelschienenverbindungen und Schweißnähte innerhalb des Pakets vervielfacht – von denen jeder ein potenzieller Widerstandspunkt ist und jeder Widerstandspunkt unter Last Wärme erzeugt.

Die GE-F-Serie konsolidiert dies in einer einzelnen 314-Ah-Zelle pro Position, verdrahtet 1P16S in einem 51,2-V-, 16,08-kWh-Modul. Ein GE-F128-Schrank benötigt nur 8 dieser Module, um 128,5 kWh zu erreichen; Der GE-F256 benötigt 16, um 257,23 kWh zu erreichen. Weniger, größere Zellen bedeuten einen einfacheren internen Kabelbaum, weniger Verbindungen, die über einen Garantiezeitraum von 10 Jahren ausfallen, und – da die Herstellungs- und Montagekosten mit der Anzahl der Teile stärker skalieren als die Rohkapazität – ein etwa 25 % niedrigerer Stückpreis auf der GE-F128-Plattform und etwa 15 % niedriger auf der GE-F240/256-Plattform im Vergleich zum älteren Design.

Was „8.000 Zyklen“ eigentlich bedeutet

Bei der Bewertung handelt es sich nicht um eine Marketing-Rundzahl, sondern um spezifische Testbedingungen: 0,5 C Lade-/Entladerate, 25 °C Umgebungstemperatur, zyklisch bis 70 % der End-of-Life-Kapazität . Dies ist die branchenübliche Angabe der Zyklenlebensdauer und direkt vergleichbar mit der Nennleistung der Zelle der vorherigen Generation von 6.000 Zyklen unter den gleichen Bedingungen von 0,5 °C/25 °C. Eine 33-prozentige Steigerung der Nennzyklen bei gleicher Entladerate ausgehend von einer Zelle mit etwa der dreifachen Kapazität pro Einheit deutet eher auf ein wirklich anderes internes Design als auf einen lockereren Teststandard hin.

In der Praxis ergeben 8.000 Zyklen bei einem vollständigen Zyklus pro Tag etwa 21 bis 22 Jahre, bevor der Akku auf 70 % seiner ursprünglichen Kapazität abgebaut wird – weit über die 10-jährige Garantiezeit des Schranks hinaus und genug Spielraum, dass die meisten C&I-Betreiber einen Standort aus anderen Gründen als der Batterieverschlechterung außer Betrieb nehmen oder neu betreiben.

Das thermische Design hinter der Bewertung

Angaben zur Lebensdauer zerfallen schnell, wenn ein Akku heiß oder ungleichmäßig läuft, da eine ungleichmäßige Zelltemperatur eine der schnellsten Möglichkeiten ist, die Verschlechterung der heißesten Zellen in einem Stapel zu beschleunigen. Hier leistet die Kühlarchitektur der GE-F-Serie die eigentliche Arbeit hinter der Lebensdauerzahl.

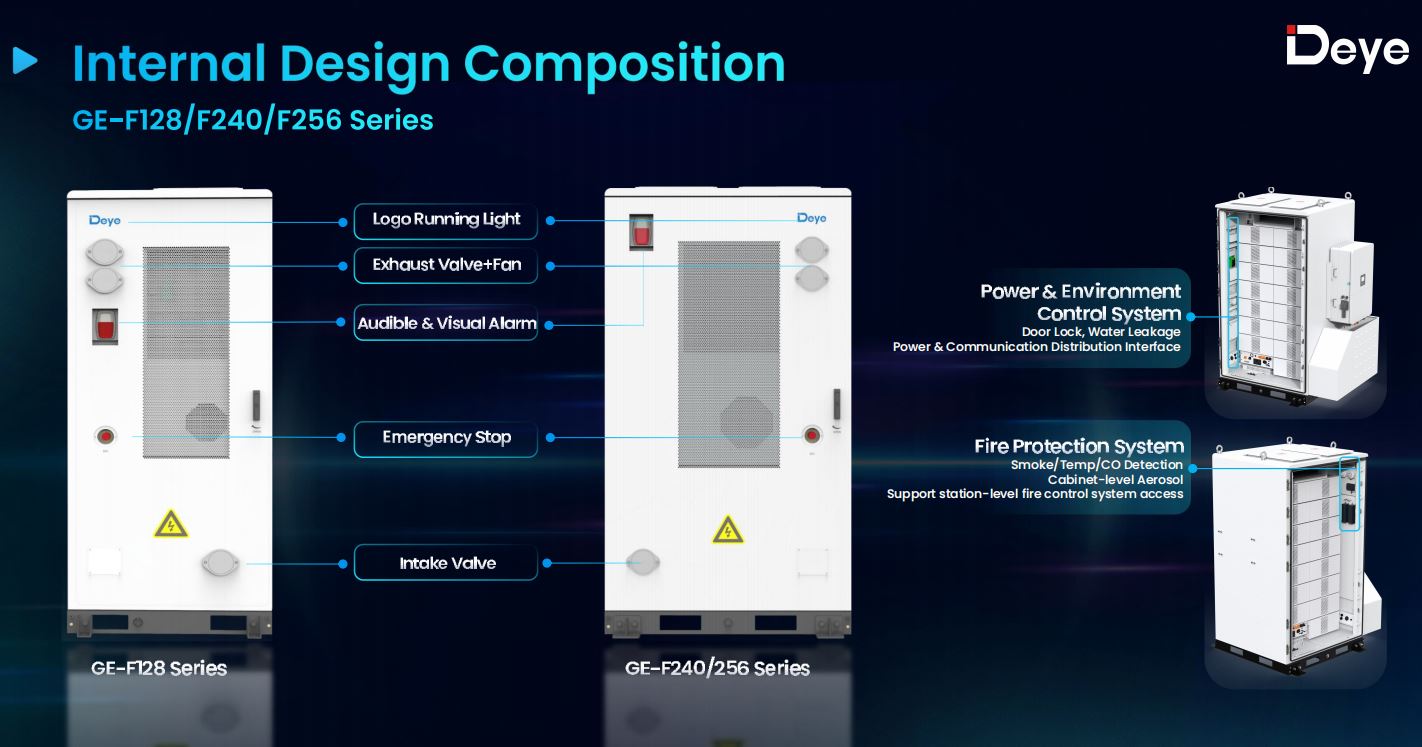

Jeder Schrank nutzt einen präzisionssimulierten Klimakanal auf drei Ebenen – Zelle, Modul, Paket –, der beim GE-F128 von einer 3-kW-Klimaanlage und beim GE-F240/256 von einer 5-kW-Einheit angetrieben wird. Das Ergebnis ist ein maximaler Temperaturunterschied von Zelle zu Zelle 6°C , von 10 °C gegenüber der Vorgängergeneration, ohne Leistungsreduzierung bis zu 45 °C Umgebungstemperatur. Eine engere Wärmeverteilung bedeutet, dass jede Zelle im Paket nahezu gleich schnell altert, anstatt dass eine Handvoll Hotspots frühzeitig verschleißen und die gesamte nutzbare Kapazität des Pakets beeinträchtigen, lange bevor die übrigen Zellen fast das Ende ihrer Lebensdauer erreicht haben.

180 A Dauerbetrieb, 285 A Spitzenstrom – ohne zusätzliche Leistungsreduzierung

Größere Zellen erhöhen auch die Obergrenze dafür, wie viel Strom ein Akku verarbeiten kann, ohne einzelne Zellen unverhältnismäßig zu belasten. Jeder Schrank der GE-F-Serie – vom 112,4 kWh GE-F112 bis zum 257,23 kWh GE-F256 – hat die gleiche Stromhülle: 180 A kontinuierlich, 285 A Spitze für 15 Sekunden bei 20–45 °C , bei einer Betriebsrate von 0,5 P. Diese Konsistenz ist für das Systemdesign wichtig, da sie bedeutet, dass die gleichen Lade-/Entladeannahmen gelten, unabhängig davon, ob ein Projekt mit einem einzelnen GE-F128-Schrank beginnt oder auf einen GE-F256-Stack mit mehreren Schränken skaliert wird.

Zum Vergleich: Luftgekühlte Schränke der Konkurrenz, die auf Zellen mit geringerer Kapazität (üblicherweise 280 Ah) basieren, erreichen in der Regel eine Höchstleistung von eher 130–140 A, mit größeren Zelltemperaturspreizungen und niedrigeren Schwellenwerten für keine Leistungsreduzierung um 40 °C. Die Lücke wird auf einem heißen Dach oder einer Laderampe mitten an einem Sommernachmittag spürbar – ein System hält die volle Nennleistung, das andere drosselt leise.

Eine Zelle, sechs Schrankkonfigurationen

Da jeder GE-F-Schrank aus dem gleichen 16,08-kWh-Modul besteht, gilt die 8.000-Zyklen-Einstufung einheitlich für die gesamte Produktpalette und ist keine Schlagzeilenzahl für eine Flaggschiff-SKU:

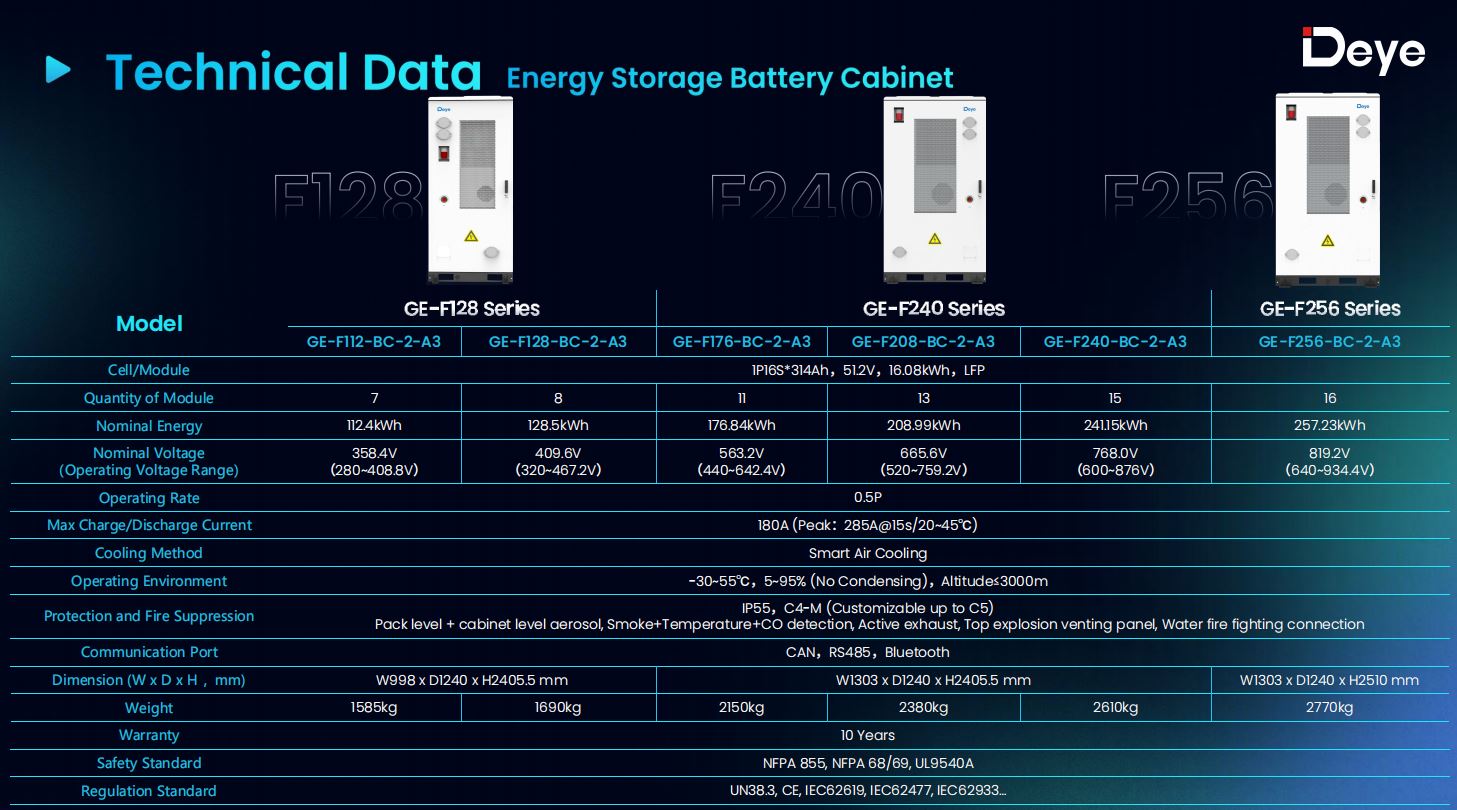

• Die GE-F112/128 Batterieschrank für den Außenbereich — 112,4 kWh und 128,5 kWh, aufgebaut aus 7 oder 8 Modulen
• Die Batterieschrankserie GE-F240/256 für den Außenbereich – umfasst GE-F176 (176,84 kWh), GE-F208 (208,99 kWh), GE-F240 (241,15 kWh) und GE-F256 (257,23 kWh), von 11 bis 16 Modulen

Alle sechs Konfigurationen verfügen über die gleiche 10-Jahres-Garantie und die gleichen UN38.3-, CE-, IEC62619-, IEC62477- und IEC62933-Zertifizierungen. Die Wahl einer Kapazitätsstufe ist also ausschließlich eine Frage des Energiebedarfs vor Ort – und kein Kompromiss hinsichtlich der Zellenqualität oder der erwarteten Lebensdauer.

Was dies für eine 10-Jahres-TCO-Berechnung bedeutet

Eine Lebensdauerbewertung führt nur dann zu echten Einsparungen, wenn sie mit niedrigeren Einstiegskosten und einem Kühlsystem einhergeht, das den Anspruch auf keine Leistungsreduzierung im Feld tatsächlich erfüllen kann – andernfalls handelt es sich um eine Labornummer. Bei der GE-F-Serie stimmen alle drei überein: Die 314-Ah-Zellenarchitektur senkt die Stückkosten je nach Schrankgröße um 15–25 %, die thermische Spreizung von 6 °C schützt die 8.000-Zyklen-Bewertung davor, durch Hot-Spot-Verschlechterung unterschritten zu werden, und der No-Derating-Schwellenwert bei 45 °C bedeutet, dass die Nennzyklenzahl unter realen Außenbedingungen und nicht nur in einem klimatisierten Labor erreichbar ist.

Für Systemintegratoren mit einer Größe von 100–300 kWh Batterie-Energiespeichersystem für ein C&I-Projekt , verschiebt diese Kombination die Berechnung von „Welche Batterie ist heute am günstigsten“ zu „Welche Batterie hat im Jahr 15 noch eine nennenswerte Kapazität übrig.“ Zumindest auf dem Papier ist die GE-F-Serie darauf ausgelegt, diese Frage positiv zu beantworten.
