Erklärte Spezifikationen für SUN-MPPT-L01-EU-AM8 und SUN-STS500L: 8 Kanäle, 500 kW STS

Zwei Module, zwei verschiedene Jobs

SUN-MPPT-L01-EU-AM8 und SUN-STS500L sitzen an gegenüberliegenden Enden desselben C&I ESS-Clusters. Man bezieht Energie aus PV-Strings und gibt sie so effizient wie möglich an das PCS weiter. Der andere entscheidet, welche Stromquelle – Netz, Generator oder das PCS selbst – tatsächlich die Last erreicht. Keines ersetzt das andere, und wenn man weiß, wo die Aufgabe der einzelnen beginnt und aufhört, ist es einfacher, ein System richtig zu dimensionieren.

SUN-MPPT-L01-EU-AM8: Was die 8 Tracker tatsächlich tun

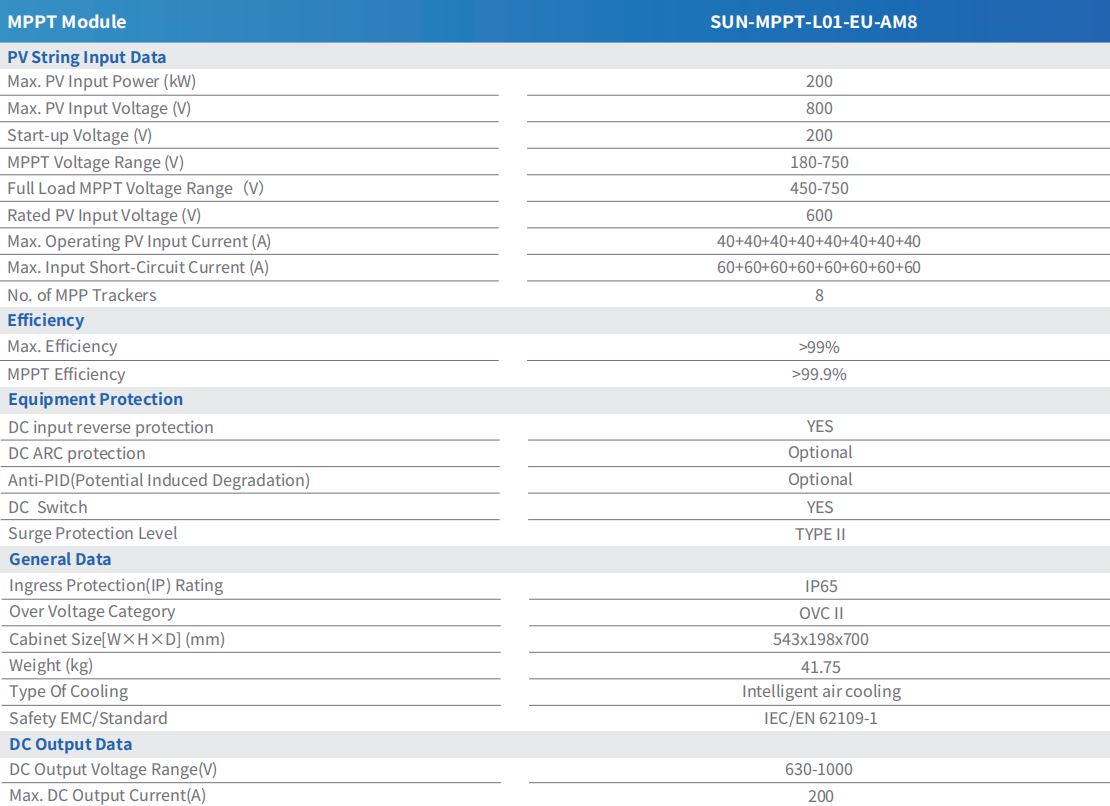

Dieses Modul läuft 8 unabhängige MPP-Tracker , jeweils für einen Betriebsstrom von 40 A und einer Kurzschlussstrombegrenzung von 60 A ausgelegt, für eine kombinierte maximale PV-Einspeisung von 200 kWp. Da die Tracker unabhängig und nicht gruppiert sind, wird ein Abschattungsereignis oder ein Fehler an einem String auf diesen Kanal beschränkt, anstatt die anderen sieben nach unten zu ziehen.

Spannungsfenster sind genauso wichtig wie die Anzahl der Tracker. Die Startspannung beträgt 200 V, der MPPT-Spannungsbereich reicht von 180–750 V und verringert sich unter Volllast auf 450–750 V. Die Nenn-PV-Eingangsspannung liegt bei 600 V und der DC-Ausgang wird mit 630–1000 V in das PCS eingespeist, begrenzt auf 200 A. Die maximale Effizienz wird mit über 99 % bewertet, wobei die MPPT-Tracking-Effizienz selbst über 99,9 % liegt – der Unterschied zwischen den beiden Zahlen besteht darin, wie gut das Modul den tatsächlichen Spitzenleistungspunkt findet und hält, wenn sich die Bedingungen ändern. Für Leser, die das zugrunde liegende Konzept ausführlicher erklärt haben möchten, hier Überblick über Maximum Power Point Tracking und warum es wichtig ist deckt die Grundlagen ab.

SUN-STS500L: Schaltkapazität und Timing

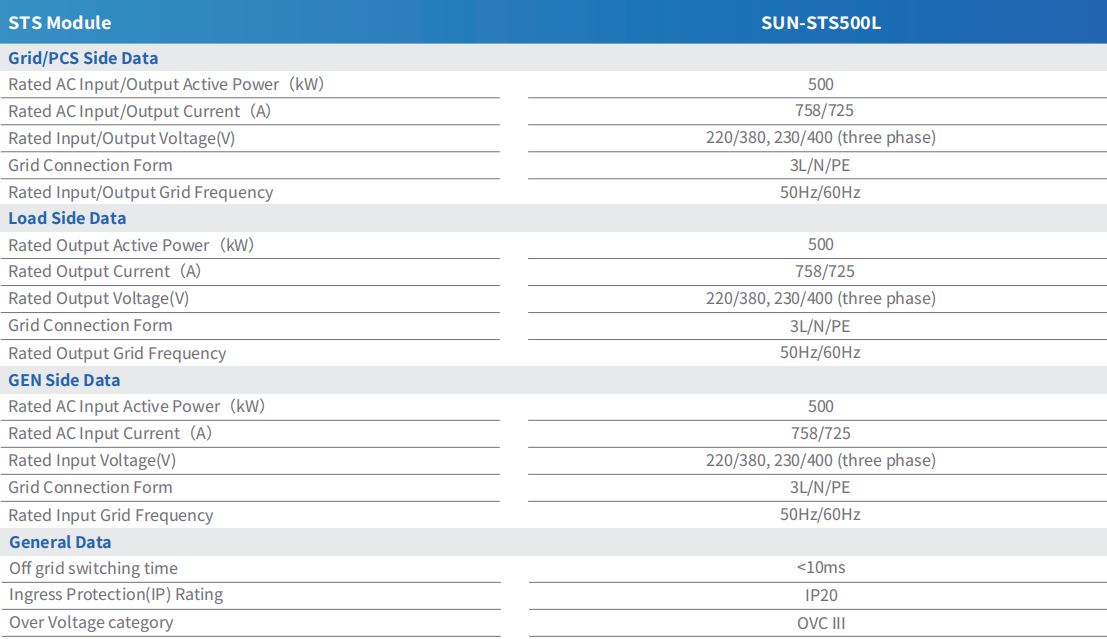

Der SUN-STS500L basiert auf einer einzigen Zahl: a 500 kW Schaltkapazität, die auf der Netz-/PCS-Seite, der Lastseite und der GEN-Seite identisch angewendet wird. Jede Seite ist für den gleichen Eingangs- oder Ausgangsstrom von 758 A/725 A bei 220/380 V oder 230/400 V dreiphasig ausgelegt und in einer 3L/N/PE-Konfiguration bei 50 Hz oder 60 Hz angeschlossen.

Die Schaltzeit für den netzunabhängigen Betrieb wird auf unter 10 ms geschätzt, was schnell genug ist, dass angeschlossene Lasten den Übergang zwischen Netz-, netzunabhängigem und Dieselgeneratormodus im Allgemeinen nicht registrieren. Das Modul verfügt über die Schutzart IP20 und die Überspannungskategorie OVC III, was seine Rolle als AC-seitige Schaltkomponente und nicht als für den Außenbereich geeignetes Gehäuse widerspiegelt.

Wie die beiden Module in einem Cluster zusammenarbeiten

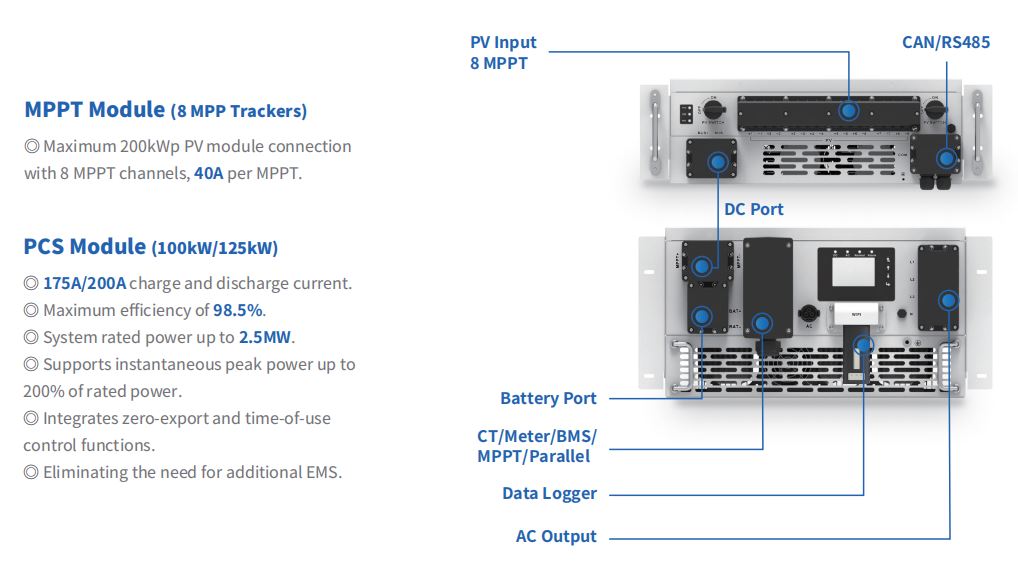

In einem typischen Aufbau enden PV-Strings am SUN-MPPT-L01-EU-AM8, der das PCS auf der DC-Seite speist. Der SUN-STS500L befindet sich auf der AC-Seite hinter dem PCS und entscheidet, ob die Last vom Netz, vom PCS-gestützten Batteriestrom oder von einem Dieselgenerator bezogen wird. Eine STS500L-Einheit kann mit bis zu fünf 100-kW-PCS-Einheiten oder vier 125-kW-PCS-Einheiten verbunden werden, sodass das MPPT-zu-STS-Verhältnis in einem Cluster davon abhängt, wie viele PCS-Einheiten in diesem einzelnen STS-Modul verkabelt sind.

Diese Aufteilung ist bei der Fehlerbehebung von Bedeutung: Ein PV-Leistungsproblem weist auf das MPPT-Modul und seine Daten auf Trackerebene hin, während eine Schaltverzögerung oder ein Modusübergangsfehler auf das STS-Modul und seine AC-seitige Verkabelung verweist. Teams, die einen vollständigen Cluster rund um diese beiden Module erstellen, können die Gesamtheit überprüfen Angebot an C&I-Energiespeichersystemen um die Anzahl der PCS und die Batteriekapazität an die oben genannten MPPT- und STS-Bewertungen anzupassen.
