BOS-B Pro-A3 Batteriesystem erklärt: Kapazität, Lebensdauer, Konfiguration

Ausgehend von einem einzelnen Modul

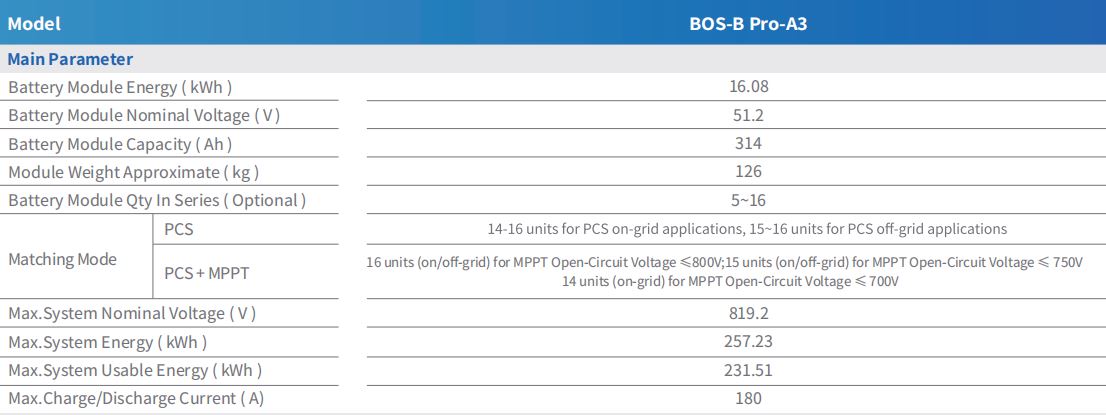

Jedes BOS-B Pro-A3-Rack besteht aus derselben Basiseinheit: a 16,08 kWh Modul mit Nennspannung 51,2 V und 314 Ah Kapazität, Gewicht 126 kg. Alles andere im System – Gesamt-Rack-Energie, Reihenkonfiguration, passende PCS-Anzahl – lässt sich ausgehend von dieser einzelnen Modulspezifikation skalieren.

Wie viele Module pro Rack und warum sich das ändert?

Dazwischen kann ein Gestell Platz finden 5 und 16 Batteriemodule in Reihe geschaltet, die tatsächliche Obergrenze hängt jedoch davon ab, wie das Rack verkabelt ist. Direkt an PCS angeschlossen, ohne MPPT im Strang, werden 14 bis 16 Einheiten unterstützt, je nachdem, ob die Installation netzgebunden oder netzunabhängig läuft. Sobald MPPT hinzugefügt wird, verschiebt sich die Grenze mit der PV-Leerlaufspannung: 16 Einheiten sind bei 800 V oder weniger zulässig, 15 Einheiten bei 750 V oder weniger und 14 Einheiten am Netz nur bei 700 V oder weniger.

Bei der maximalen Konfiguration mit 16 Modulen erreicht das Rack eine Systemnennspannung von 819,2 V, eine maximale Systemenergie von 257,23 kWh und 231,51 kWh nutzbarer Energie – die Lücke zwischen den beiden spiegelt die empfohlene Entladetiefe von 90 % wider.

Lade- und Entladegrenzen auf Rackebene

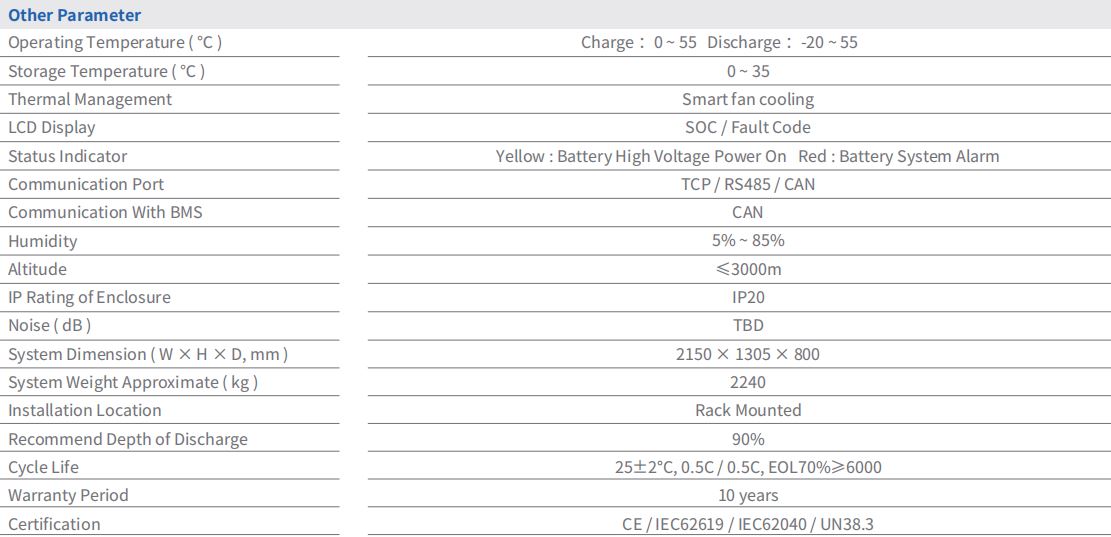

Unabhängig von der Modulanzahl ist der maximale Lade- und Entladestrom des Racks begrenzt 180A . Das Laden ist in einem Bereich von 0 °C bis 55 °C zulässig, während das Entladen bis zu -20 °C reicht, wodurch das System bei Kälte mehr Spielraum hat, wenn der Strom entnommen wird als beim erneuten Einschalten. Die von der Betriebstemperatur getrennte Lagertemperatur ist auf 0–35 °C begrenzt.

Lebensdauer und was die Garantie tatsächlich abdeckt

Die Lebensdauer wird mit bewertet 6000 Zyklen oder mehr bis zu 70 % End-of-Life-Kapazität, getestet bei 25 ± 2 °C mit 0,5 °C Lade- und 0,5 °C Entladeraten. Auf dieser Zahl basiert die 10-jährige Garantiezeit – ein Rack, das einmal pro Tag mit der getesteten Geschwindigkeit und Entladetiefe betrieben wird, sollte nach Ablauf der Garantiezeit immer noch eine sinnvolle nutzbare Kapazität haben.

Die empfohlene Entladungstiefe ist auf 90 % eingestellt, und die LFP-Chemie des Moduls ermöglicht es, dass die Kombination aus dieser Entladungstiefe und der 6000-Zyklen-Bewertung über die Garantiezeit hinweg Bestand hat, anstatt eine gegen die andere zu tauschen, wie es bei manchen anderen Chemikalien erforderlich ist.

Gehäuse, Kommunikation und physischer Fußabdruck

Das komplette Rack misst 2150 × 1305 × 800 mm und wiegt bei maximaler Konfiguration etwa 2240 kg, wenn es als Rack-installierte Einheit und nicht freistehend montiert wird. Die Kommunikation erfolgt über TCP, RS485 oder CAN, wobei CAN speziell für die Kommunikation mit dem BMS verwendet wird. Das Wärmemanagement erfolgt über eine intelligente Lüfterkühlung, und das Gehäuse verfügt über die Schutzart IP20 und eignet sich daher für die Installation in Innenräumen oder an geschützten Orten, anstatt es direkt im Freien aufzustellen.

Der Status wird über eine SOC- und Fehlercodeanzeige gemeldet, unterstützt durch ein zweifarbiges Anzeigesystem – gelb für Hochspannungsbetrieb, rot für einen Batteriesystemalarm – sodass ein Techniker den Rackstatus ablesen kann, ohne ein Bedienfeld zu öffnen oder einen Laptop anzuschließen. Die Zertifizierung umfasst CE, IEC62619, IEC62040 und UN38.3.

Wo das in ein größeres Gebäude passt

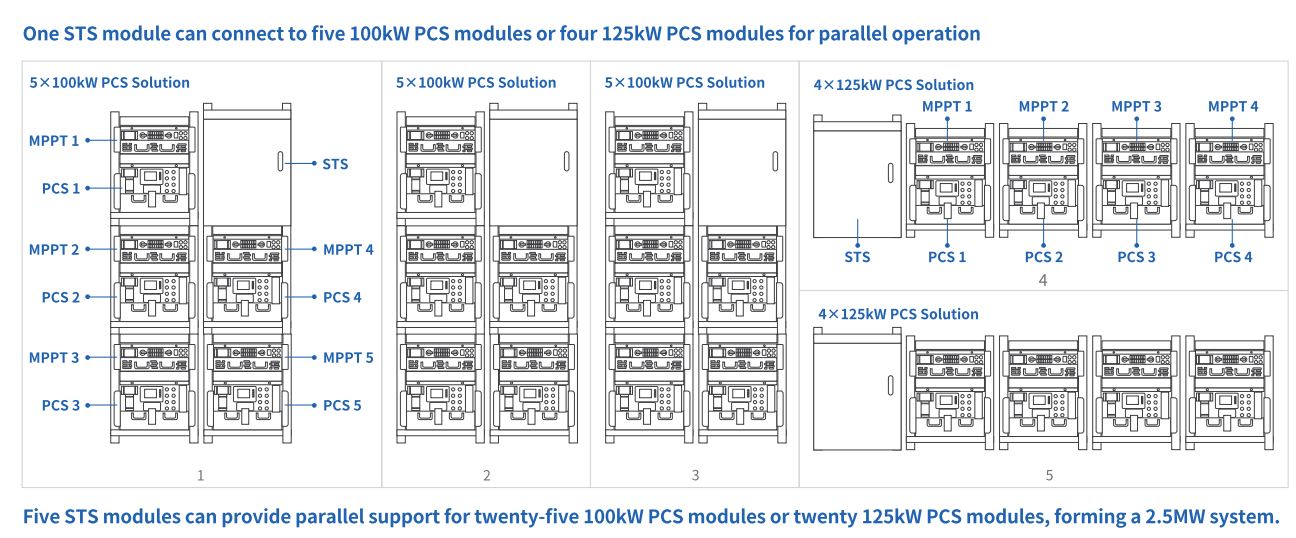

Diese Zahlen pro Rack sind der Baustein für alles Größere: Ein PCS kann bis zu 16 Racks parallel transportieren, sodass die Gesamtenergiekapazität eines Projekts eigentlich nur 257,23 kWh pro Rack multipliziert mit der Anzahl der Racks ist, die die PCS-Anzahl zulässt. Jeder, der einen vollständigen Cluster um diesen Akku herum spezifiziert, kann sich den größeren Überblick verschaffen Produktpalette an groß angelegten Batterie-Energiespeichersystemen um zu sehen, wie Rackanzahl, PCS-Bewertung und Gesamtkapazität des Standorts zusammenpassen.
