Zellen unter 35 °C halten: Der Weg von MS-GS215-2H3 zu 6.000 Zyklen und 70 % EOL

Inhalt

1 Die Zahl, die in einem Datenblattvergleich nicht angezeigt wird
2 Ein zweidirektionaler Regelkreis, nicht nur Kühlung
3 Luftzirkulation: Bringt Luft mit konstanter Temperatur in jeden Rucksack, nicht nur in den Raum
4 Isolierung als passive Rücklaufsperre
5 Der PCS-Raum verfügt über einen eigenen Kühlkreislauf
6 Was 35°C Control tatsächlich einbringt: 6.000 Zyklen und 70 % EOL
7 Der Betriebsbereich: -20 °C bis 50 °C, IP54, C5
8 Was das für die Gesamtbetriebskosten bedeutet

Die Zahl, die in einem Datenblattvergleich nicht angezeigt wird

Die meisten C&I-Batterieschränke werden hinsichtlich kWh, kW und Preis pro Zyklus verglichen. Was selten hinterfragt wird, ist der Temperaturregelkreis, der bestimmt, ob die angegebene Zykluszahl realistisch oder optimistisch ist. Eine Zelle, die bei 35 °C gehalten wird, verläuft deutlich unders als eine Zelle, deren Temperatur regelmäßig auf 45 °C oder 50 °C ansteigt – und dieser Unterschied summiert sich über Tausende von Zyklen zu Jahren der Nutzungsdauer des Vermögenswerts.

Der MS-GS215-2H3 von Deye ist genau das Richtige ≥6.000 Zyklen, 70 % am Ende der Lebensdauer Kapazitätsbewertung direkt an ein Wärmemanagementsystem, das auf ein Ziel ausgerichtet ist: jede Zelle unter 35 °C halten, unabhängig von den Umgebungsbedingungen oder der Lade-/Entladelast. In diesem Stück wird erläutert, wie dieses Ziel tatsächlich gehalten wird.

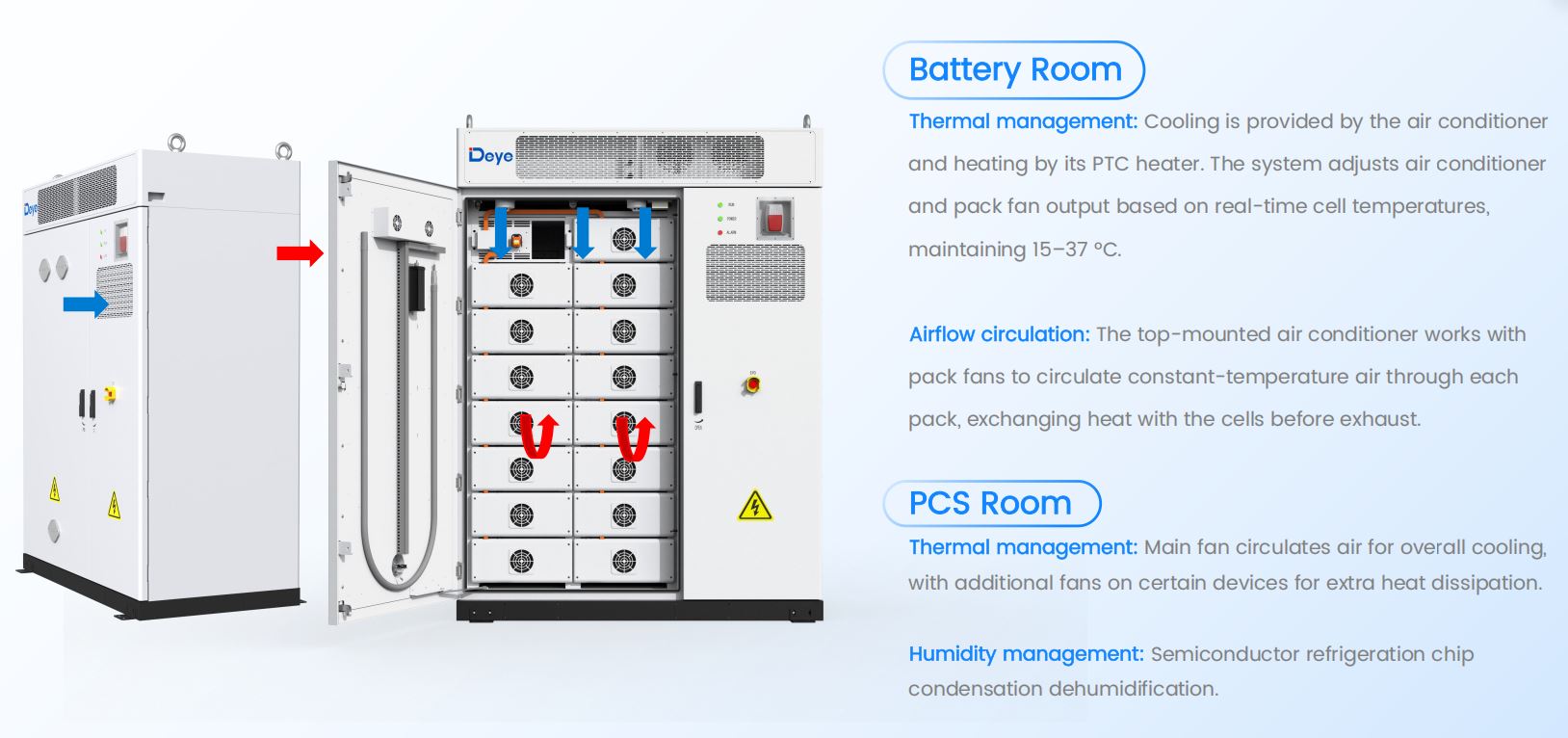

Ein zweidirektionaler Regelkreis, nicht nur Kühlung

Der Batterieraum ist nicht darauf angewiesen, dass eine einzelne Kühleinheit auf einen einzelnen Sensor reagiert. Die Kühlung erfolgt durch eine Klimaanlage; Die Heizung erfolgt über eine PTC-Heizung, die in denselben Kreislauf eingebaut ist. Beide werden kontinuierlich auf der Grundlage von Echtzeit-Zelltemperaturmesswerten und der Leistung des Packlüfters angepasst, sodass das Fach innerhalb eines Arbeitsbandes bleibt 15–37°C .

In Klimazonen mit starken Tag-Nacht-Schwankungen oder saisonalen Extremen ist es wichtig, Heizung und Kühlung im selben Regelkreis laufen zu lassen. Ein Schrank, der nur kühlt, lässt die Zellen an Wintermorgen kalt werden, was die Ladungsaufnahme beeinträchtigt und das Lithium-Plating-Risiko bei niedrigen Temperaturen ebenso erhöht, wie Hitze die Verschlechterung am anderen Ende beschleunigt.

Luftzirkulation: Bringt Luft mit konstanter Temperatur in jeden Rucksack, nicht nur in den Raum

Das Aufrechterhalten einer Durchschnittstemperatur auf Raumniveau ist nicht dasselbe wie das Halten jeder Zelle auf dieser Temperatur – ein Fach kann durchschnittlich 30 °C haben, während die Akkus auf der Rückseite heißer werden als die Akkus in der Nähe der Klimaanlage. Das Design von Deye leitet die Luft aktiv und nicht passiv: Die oben montierte Klimaanlage arbeitet mit Einzelventilatoren zusammen Dabei wird Luft mit konstanter Temperatur nacheinander durch jede Packung gedrückt, so dass sie unmittelbar vor der Entleerung Wärme mit den Zellen austauscht.

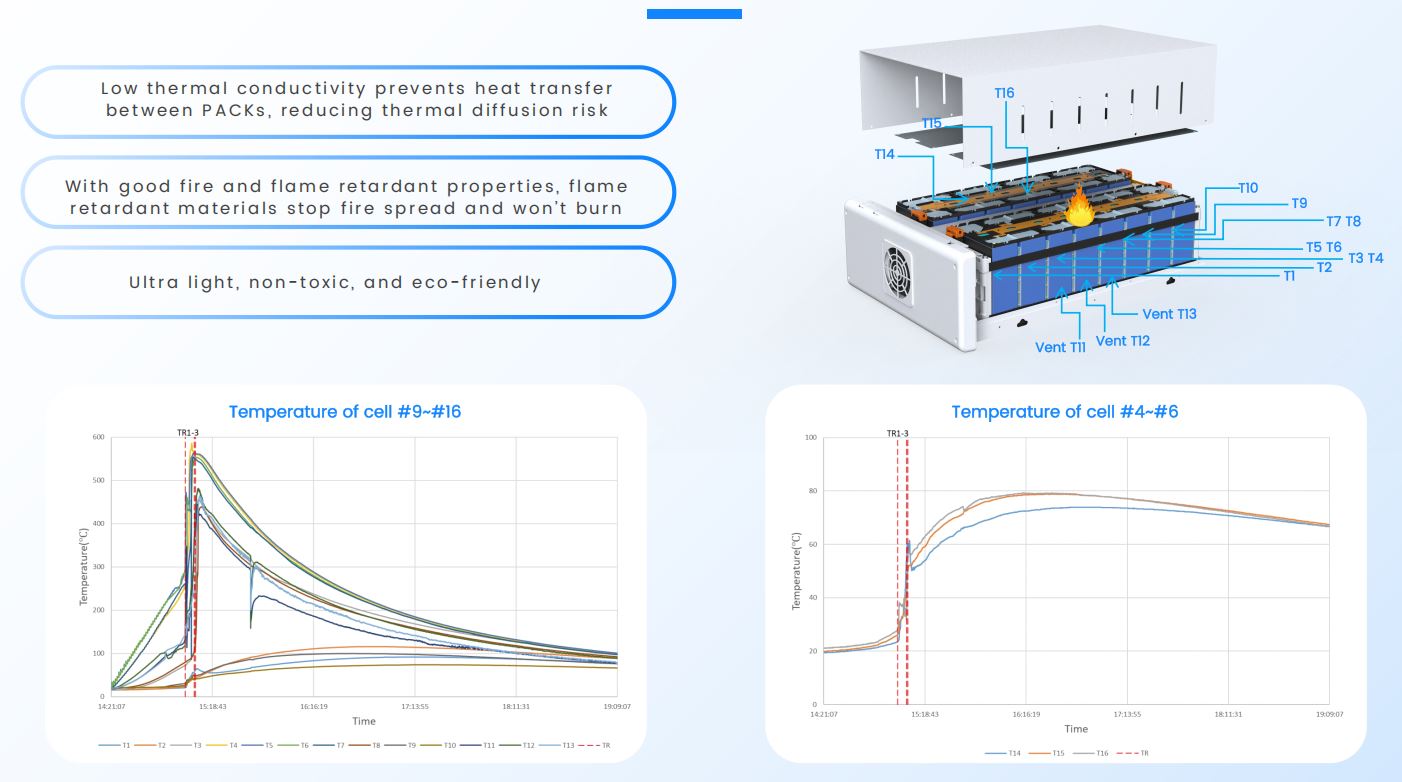

Temperaturüberwachungspunkte im gesamten Packungsstapel
Zone	Überwachter Bereich
Untere Packungen	Zellen Nr. 1–8 (T1–T9)
Obere Packungen	Zellen Nr. 9–16 (T10–T16)
Entlüftungszonen	T11, T12, T13

Diese Packung-für-Pack-Zirkulation macht das Temperaturdelta von Zelle zu Zelle – und nicht nur den Raumdurchschnitt – zu einer kontrollierbaren Variablen. Ein Schrank, der nur die Umgebungslufttemperatur misst, kann ein einzelnes überhitztes Paket nicht rechtzeitig auffangen; eine, die sechzehn verschiedene Zonen überwachen kann.

Isolierung als passive Rücklaufsperre

Der aktive Luftstrom bewältigt normale Betriebsbedingungen, aber die Isolierschicht auf Packungsebene begrenzt die Wärmeausbreitung, wenn ein Satz heiß wird. Das Material zwischen den Paketen ist für eine niedrige Wärmeleitfähigkeit ausgelegt, um die Wärmeübertragung auf benachbarte Pakete zu verlangsamen und so das Risiko einer Wärmediffusion über den Stapel zu verringern. Es ist außerdem flammhemmend, leicht und ungiftig – Eigenschaften, die sowohl für das Geschehen während eines aktiven thermischen Ereignisses als auch für den alltäglichen Routinebetrieb von Bedeutung sind.

Hierbei handelt es sich um dieselbe Isolierschicht, die als Eindämmungsmaßnahme im Brandschutzdesign des Schranks fungiert – Wärmemanagement und Brandschutz sind hier keine getrennten Systeme, sie teilen sich die gleiche physische Barriere und erledigen zwei Aufgaben gleichzeitig.

Der PCS-Raum verfügt über einen eigenen Kühlkreislauf

Die Leistungselektronik erzeugt unabhängig von der Batterie ihre eigene Wärmelast, sodass das PCS-Fach getrennt vom Batterieraum verwaltet wird. Ein Hauptlüfter sorgt für die gesamte Luftzirkulation, wobei zusätzliche Lüfter an speziellen Komponenten mit hoher Verlustleistung für eine gezielte Kühlung montiert sind. Die Luftfeuchtigkeit wird durch einen Halbleiter-Kühlchip gesteuert, der kondensiert und Feuchtigkeit aus der Raumluft entfernt.

Die Trennung der beiden thermischen Zonen vermeidet eine übliche Design-Abkürzung: Die gemeinsame Nutzung eines Kühlkreislaufs zwischen Batterien und Leistungselektronik führt tendenziell zu einer Unterdimensionierung beider Zonen, da beide unterschiedliche Temperaturtoleranzen und unterschiedliche Ausfallfolgen haben.

Was 35°C Control tatsächlich einbringt: 6.000 Zyklen und 70 % EOL

Die Schlagzeilen dieses Kabinetts – ≥6.000 Zyklen and 70 % Kapazitätserhalt am Ende der Lebensdauer – sind nicht unabhängig vom oben beschriebenen thermischen System; Sie sind die direkte Ausgabe davon. Die Angaben zur LFP-Zykluslebensdauer hängen immer von der Betriebstemperatur ab, und die Bewertung von Deye ist nur erreichbar, weil der Wärmemanagementkreislauf die Zellen innerhalb des zuvor beschriebenen 15–37 °C-Bandes hält, anstatt sie mit den Umgebungsbedingungen driften zu lassen.

Kontext der Lebenszyklusbewertung
Metrisch	Wert
Zyklusleben	≥6.000 Zyklen
End-of-Life-Kapazität	70 %
Zielobergrenze der Zellentemperatur	<35°C
Batterieraum-Bedienband	15–37°C

Bei einem Projekt mit täglichem Zyklus bedeuten 6.000 Zyklen etwa 16 Betriebsjahre, bevor die Kapazität auf 70 % des Typenschilds sinkt – eine Zahl, die nur gilt, wenn das Wärmesystem in jedem dieser Zyklen seine Aufgabe erfüllt, nicht nur unter Labortestbedingungen.

Der Betriebsbereich: -20 °C bis 50 °C, IP54, C5

Die interne Wärmekontrolle ist nur dann wichtig, wenn das Gehäuse selbst den Einsatzort übersteht. Der Schrank ist für bewertet -20°C bis 50°C Umgebungsbetrieb (mit Leistungsreduzierung über 45 °C), trägt eine IP54 Ingress-Bewertung und ist nach a gebaut Korrosionsschutzklasse C5 für Küsten-, Industrie- oder Umgebungen mit hoher Luftfeuchtigkeit. Die Arbeitshöhe beträgt 3.000 m.

Keine dieser drei Bewertungen übernimmt die oben beschriebene interne Temperaturregelung – sie definieren die externen Bedingungen, gegen die das interne System arbeiten muss. Ein Schrank mit ausgezeichneter interner Wärmekontrolle, aber einer schwachen Gehäusebewertung würde an einem rauen Standort immer noch versagen; die beiden sind hier als Paar ausgeführt.

Was das für die Gesamtbetriebskosten bedeutet

Das Wärmemanagement ist im Datenblattvergleich unsichtbar, zeigt sich aber direkt in zwei Zahlen, die für die Projektökonomie von Bedeutung sind: der realisierten Lebensdauer und der Geschwindigkeit des Kapazitätsabbaus. Ein Schrank, der die Zellen heiß laufen lässt, erreicht möglicherweise am ersten Tag die auf dem Typenschild angegebene kWh-Marke, erreicht aber Jahre früher 70 % der Kapazität, als die Nennzykluszahl vermuten lässt – und verwandelt so eine 15-jährige Anlage in eine 10-jährige Anlage.

Für Integratoren, die die Gesamtbetriebskosten eines Projekts und nicht nur den Anfangspreis bemessen, ist die hier beschriebene thermische Architektur praktisch der Preis, gegen den die 10-Jahres-Garantie angesetzt wird. Es lohnt sich, einen Blick darauf zu werfen, wie das funktioniert Das Stromumwandlungssystem koordiniert sich mit dem BMS, um die Batterielebensdauer zu schützen in Echtzeit und gegen Vollgas C&I ESS-Lösungsangebot beim Vergleich von Schränken anhand der Lebenszykluskosten und nicht nur anhand der Gesamtkapazität.
