Praktischer Leitfaden zur Batterieinstallation von Deye Home: Häufige Fehler und Lösungen für SE-F16 und RW-F16

Praktischer Leitfaden zur Batterieinstallation von Deye Home: Häufige Fehler und Lösungen für SE-F16 und RW-F16

1. Einführung

In BBC-Technologieberichten werden Energiespeichersysteme für Privathaushalte oft als energieunabhängige „Heimkraftwerke“ dargestellt – Solarpaneele auf dem Dach erzeugen tagsüber Strom, Batterien liefern Strom in der Nacht oder an regnerischen Tagen und bewältigen so Spitzenstrompreise, Netzschwankungen und sogar extreme Wetterbedingungen. Allerdings ist die Installation in der Praxis alles andere als „Plug-and-Play“. Die Niederspannungs-Lithiumbatterien SE-F16 und RW-F16 (beide 16 kWh LiFePO₄, 51,2 V nominal) von Deye (Deye, eine professionelle Marke für Energiespeicher und Wechselrichter) weisen in Kombination mit dem dreiphasigen Niederspannungs-Hybridwechselrichter SUN-10K-SG05LP3-EU-SM2 (10 kW dreiphasiger Hybridwechselrichter) häufig Anomalien bei der tatsächlichen Verkabelung, Kommunikation und Parallelschaltung auf. Dieser Artikel basiert auf offiziellen Handbüchern von Deye, Benutzerforen (wie dem DIY Solar Forum) und realen Installationsfällen und analysiert vier typische Probleme und ihre Lösungen, um normalen Hausbesitzern oder Installateuren dabei zu helfen, Fallstricke zu vermeiden. Die Daten stammen aus den neuesten Produktspezifikationen 2025–2026 und die tatsächliche Leistung wird durch Temperatur, SOC usw. beeinflusst.

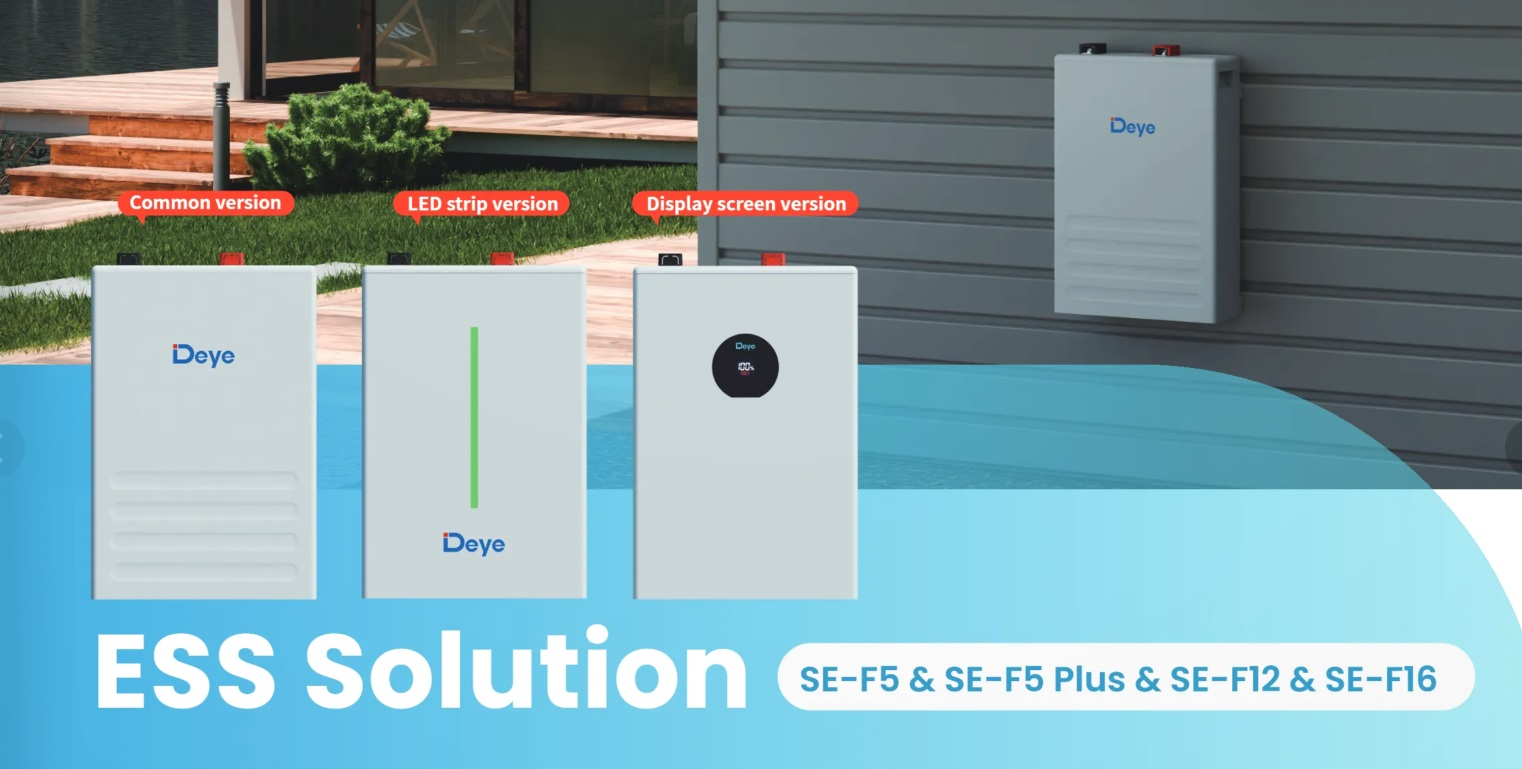

Abbildung 1. Offizielle Bilder der Deye SE-F16-Serie

2.1 Fall eins: BMS-Kommunikationsfehler – „Batterie reagiert nicht“, System schaltet sich direkt ab

Der häufigste Problempunkt: Der Wechselrichter zeigt „comm./F01-F64“ an oder das Batterie-LCD meldet „W31 Warnung zur Batteriekommunikation (PCS-Kommunikation schlägt fehl).“ Ein deutscher Dreiphasen-Haushaltsbesitzer installierte ein SUN-10K-SG05LP3-EU-SM2 und zwei RW-F16-Geräte; Nach dem Einschalten gab der Wechselrichter wiederholt Alarm, der Ladezustand der Batterie wurde nicht angezeigt und das Laden/Entladen schlug vollständig fehl. Ursachenanalyse: Deye-Batterien verfügen über ein integriertes BMS (Batteriemanagementsystem), das über CAN 2.0 (RJ45-Anschluss) mit dem Wechselrichter kommuniziert. Zu den häufigsten Ursachen gehören:

• Das Kommunikationskabel ist nicht wie erforderlich mit einem Ferritring ausgestattet (bei der Verkabelung über große Entfernungen wird empfohlen, 4 Windungen aufzuwickeln, um Störungen zu vermeiden).
• Falsche Verkabelungsreihenfolge (CAN-H/L vertauscht).
• Falsche Einschaltreihenfolge (zuerst sollte der Batteriewartungsschalter eingeschaltet werden, dann der BMS-Schalter und schließlich der Wechselrichter).
• Der „Li-BMS“-Modus des Wechselrichters ist nicht auf das native Deye-Protokoll eingestellt (oder falsch ausgewähltes Pylontech- oder anderes Protokoll eines Drittanbieters).
• RW-F16 ist das klassische Modell; Obwohl SE-F16 Auto-Networking unterstützt, kann eine Firmware-Nichtübereinstimmung dennoch eine „Master-Adressenwiederholung“ auslösen.

Praktische Lösungen:

1. Nach dem Ausschalten verwenden Sie das Original-CAT5E-Kommunikationskabel, um den „PCS“-Anschluss der Batterie wieder mit dem BMS-CAN-Anschluss des Wechselrichters zu verbinden.
2. Wenn das Kommunikationskabel lang ist oder vor Ort starke elektromagnetische Störungen auftreten, muss ein Ferritring installiert und ordnungsgemäß aufgewickelt werden.
3. Laden Sie vor dem Parallelschalten alle Batterien auf 100 % Ladezustand auf, um Spannungsunterschiede zu verringern und Stromzirkulationen zu vermeiden.
4. Rufen Sie das „Batterie-Setup“ des Wechselrichters auf und stellen Sie das „Li-BMS“-Protokoll auf das native Deye-Protokoll ein (normalerweise automatisch erkannt, oder wählen Sie den 00-Modus).
5. Standard-Einschaltsequenz: Batteriewartungsschalter EIN → BMS-Schalter EIN → Wechselrichterstart.
6. Wenn immer noch Unregelmäßigkeiten auftreten, überprüfen Sie das BMS-Protokoll über die Deye-App oder die Überwachungsplattform. Nur Original-Wechselrichter von Deye unterstützen das Online-Upgrade der Batterie-Firmware. Wechselrichter von Drittanbietern können diesen Vorgang nicht durchführen.

Feedback des Eigentümers: Nachdem diese Schritte ausgeführt wurden, kehrte das System innerhalb von 10 Minuten in den Normalzustand zurück und die SOC-Daten wurden in Echtzeit synchronisiert. Im Handbuch heißt es eindeutig: Führen Sie bei PCS-Kommunikationsalarmen zunächst eine Diagnose über die Überwachungssoftware durch und betreiben Sie das System nicht mit Fehlern.

2.2 Fall zwei: Ungleichgewicht der parallelen Batterie – einer „voll“, ein anderer „verhungert“

Bei der Erweiterung um mehrere Batterien kommt es häufig vor: Nach der Parallelschaltung zweier SE-F16-Geräte lädt eines weiter, während das andere bei 60 % bleibt, was zu einer Verschwendung der Gesamtkapazität und sogar zur Auslösung der Meldung „Zellenspannung über Differenz“ führt. Ein polnischer Villabesitzer (4 RW-F16 10-kW-Wechselrichter) stellte nach der Parallelschaltung einen ungleichmäßigen Entladestrom fest, mit Alarmen bei Spitzenlast. Ursachenanalyse:

• RW-F16 erfordert eine IN→OUT-Daisy-Chain-Verbindung; SE-F16 unterstützt die automatische Vernetzung ohne DIP-Schalter, eine falsche Reihenfolge der Kommunikationskabel oder ein Adresskonflikt können jedoch dennoch zu Netzwerkfehlern führen.
• Der Ladezustand der Batterie ist vor dem Parallelschalten inkonsistent (das Handbuch erfordert unbedingt, dass alle Batterien vor dem Parallelschalten zu 100 % aufgeladen sind).
• Stromkabelquerschnitt zu klein oder Anschlussdrehmoment unzureichend (empfohlen 2/0 AWG, Standarddrehmoment 24,5 Nm).
• Der maximale Lade-/Entladestrom des Wechselrichters ist nicht entsprechend der gesamten Batteriekapazität konfiguriert: SUN-10K-SG05LP3-EU-SM2 maximaler Lade-/Entladestrom 240 A, einzelner RW-F16 Dauerentladestrom 160 A.

Praktische Lösungen:

1. Laden Sie vor dem Parallelschalten jede Batterie einzeln vollständig auf 100 % Ladezustand auf und lassen Sie sie 24 Stunden lang stehen, um eine Spannungskonstanz sicherzustellen.
2. Kommunikationskabel müssen unbedingt in der Daisy-Chain-Reihe IN→OUT angeschlossen werden; Eine einzelne Einheit unterstützt bis zu 32 parallele Einheiten mit einer Gesamtkapazität von bis zu 512 kWh.
3. SE-F16 erfordert keine DIP-Schaltereinstellung; RW-F16-Parallelmodus: Modus 1 für ≤15-kW-Wechselrichter, Modus 2 für >15-kW-Wechselrichter.
4. Aktivieren Sie im „Batterie-Setup“ des Wechselrichters den Parallelmodus, stellen Sie die Gesamtkapazität und den maximalen Lade-/Entladestrom korrekt ein. Es wird empfohlen, den Dauerstrom eines einzelnen RW-F16 auf 160 A zu begrenzen, um eine Überhitzung zu verhindern (eingebauter 125 A-Schutzschalter bietet zusätzlichen Schutz).
5. Überwachen Sie die Spannungs- und Temperaturunterschiede einzelner Batteriezellen in Echtzeit über die Deye-Cloud-Plattform oder die App. Überprüfen Sie sofort Kabel und Anschlüsse, wenn die Spannungsdifferenz 0,5 V überschreitet.

Ergebnis: Nach der Reparatur erreichte der Besitzer eine ausgeglichene Batterieladung/-entladung und eine gleichmäßige Stromverteilung, wodurch sich der Eigenverbrauchsanteil des Systems um 30 % erhöhte. Das Handbuch warnt ausdrücklich: Wenn im Parallelbetrieb der Dauerstrom einer einzelnen Batterie den Grenzwert überschreitet, kann es zu Überhitzung oder sogar zu Sicherheitsrisiken kommen

.

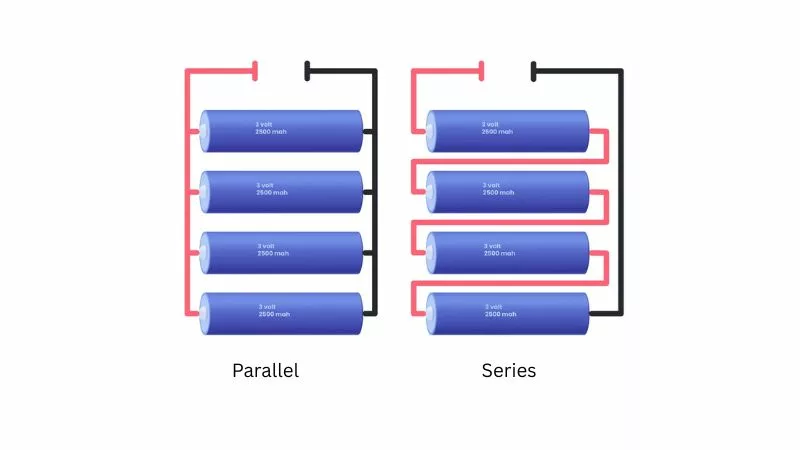

Abbildung 2. Schematische Darstellung des Batterie-Parallel- vs. Reihenschaltungsprinzips

2.3 Fall drei: Erdung und Gleichstromfehler – F22/F56-Alarm, Sicherheitsrisiko

Nach der Installation von SUN-10K-SG05LP3-EU-SM2 wird häufig F22 (mögliche Erdung oder DC-Verbindungsstörung) oder F56 (DC-Busspannung zu niedrig) gemeldet. Ein französischer Installateur stieß bei der Wandmontage des RW-F16 gelegentlich auf „Offline“-Probleme; Der Wechselrichter zeigte eine ungewöhnlich niedrige Batteriespannung an (tatsächliche Batteriespannung 51 V normal). Ursachenanalyse:

• Erdungsverbindung unzuverlässig (Wechselrichtergehäuse und Batterie müssen ordnungsgemäß an die PE-Schutzerde angeschlossen sein).
• Das Drehmoment des DC-Plus-/Minuskabels entspricht nicht dem Standard (24,5 Nm) oder die Polarität ist vertauscht (kann den Wechselrichter direkt beschädigen).
• RW-F16 verfügt über einen eingebauten zweipoligen 125-A-Schutzschalter und eine kontinuierliche Entladekapazität des SE-F16 von bis zu 230 A; Wenn die Umgebungstemperatur unter 0 °C liegt, verhindert das Batterie-BMS das Laden und löst einen Schutz aus.
• CT-Stromwandler falsch herum eingebaut (im Null-Export-Modus muss der Pfeil zur Lastseite zeigen).

Praktische Lösungen:

1. Stellen Sie vor der Installation sicher, dass alle Gleichstromkabel den Drehmomentanforderungen entsprechen, unterscheiden Sie strikt zwischen Plus- und Minuspolen und vertauschen Sie sie niemals.
2. Wechselrichtergehäuse und Batteriegehäuse müssen zuverlässig am gleichen PE-Punkt geerdet sein, um eine Potenzialausgleichsverbindung herzustellen.
3. Überprüfen Sie das Protokoll „Systemalarme“ des Wechselrichters. F22 wird meist durch lockere Verbindungen verursacht – zur Lösung nachziehen.
4. Schließen Sie den Temperatursensor an den richtigen Anschluss an. Vermeiden Sie die versehentliche Einstellung des Blei-Säure-Batteriemodus.
5. Klemmen Sie den CT-Stromwandler an die entsprechende Phasenleitung, wobei der Pfeil zur Last zeigt. Das Drehstromsystem muss L1/L2/L3 vollständig abdecken.

Nach der Reparatur wurden die Alarme beseitigt und die nahtlose Umschaltfunktion der USV des Systems funktionierte normal. BBC-bezogene Berichte haben darauf hingewiesen, dass eine schlechte Erdung eines der verborgensten Sicherheitsrisiken bei Energiespeichersystemen für Privathaushalte darstellt.

Abbildung 3. Vollständiges schematisches Diagramm der DC-seitigen Verkabelung und Erdung des Wechselrichters (PE/Erde)

2.4 Fall 4: Time-of-Use (TOU)-Lade-/Entladefehler und Sperre der oberen Ladegrenze

Wenn der Wechselrichter auf Zeiträume mit Spitzenstrompreisen eingestellt ist, lädt die Batterie nicht gemäß dem Zeitplan oder lädt nur bis zu maximal 80 %. Ein niederländischer Benutzer, der den SE-F16 gekoppelt hat, stellte fest, dass während der nächtlichen Tiefpreiszeiten kein Ladevorgang stattfand, während tagsüber ungewöhnlicherweise „Batterie entlädt“ angezeigt wurde. Ursachenanalyse:

• Die Option „Batterie aktivieren“ wurde fälschlicherweise aktiviert (diese Funktion dient nur zur Batteriewiederherstellung bei niedrigem Ladezustand; sie muss während des normalen Betriebs deaktiviert werden).
• Die BMS-Kommunikation ist instabil, sodass der Wechselrichter keine echten SOC-Daten erhalten kann.
• Die Batterie-Firmware RW-F16/SE-F16 unterstützt nur das Upgrade auf Deye-Wechselrichtern; Das Mischen mit Geräten von Drittanbietern wie Victron führt leicht zu einer abnormalen Energieflussanzeige.

Praktische Lösungen:

1. Deaktivieren Sie im Wechselrichter „Batterie-Setup“ die Funktion „Batterie aktivieren“.
2. Aktivieren Sie „Grid Charge“ und stellen Sie die TOU-Spitzen-Tal-Zeiträume korrekt ein (z. B. Nacht 00:00-06:00 Taltarif-Ladung).
3. Schließen Sie zunächst BMS-Kommunikationsprobleme aus (siehe Fall Eins).
4. Wechseln Sie beim Mischen mit Wechselrichtern von Drittanbietern in den manuellen Spannungsmodus oder wenden Sie sich an Deye, um die Protokollkompatibilität zu bestätigen.

Nachdem der Benutzer den Fix angewendet hatte, folgte das System strikt der Peak-Valley-Strategie und die Stromkosten sanken deutlich.

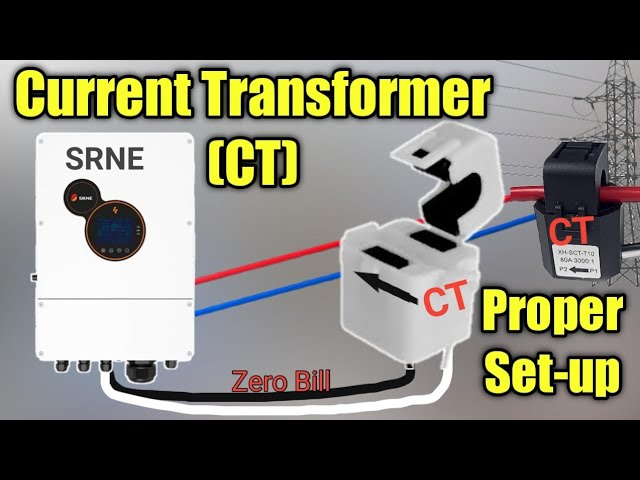

Abbildung 4. Korrektes Installationsdiagramm des CT-Stromwandlers

3. Leitfaden zur Vermeidung von Fallstricken: Eine professionelle Installation bleibt unerlässlich

Deye SE-F16 (kompakte Struktur, hohe Stromabgabe, höhere Schutzart) und RW-F16 (eingebauter Leistungsschalter, klassische Wandmontage) sind beide ausgereifte Produkte für den Wohnbereich, die eine Lebensdauer von 6000 Zyklen und einen Umlaufwirkungsgrad von über 90 % aufweisen. Bei der Installation ist jedoch unbedingt eine professionelle Installation erforderlich: Sie muss von Fachpersonal durchgeführt werden und dabei die im Handbuch angegebenen Drehmomentnormen, den Betriebstemperaturbereich (Laden 0–55 °C) und die Kommunikationsspezifikationen strikt einhalten. Die meisten Installationsfehler sind auf nicht standardmäßige Vorgänge zurückzuführen – eine nicht den Anforderungen entsprechende Kabelauswahl, eine chaotische Einschaltsequenz oder das Versäumnis, vor der Parallelschaltung einen Abgleich durchzuführen. Praktische Empfehlungen:

• Vollständige Systemsimulation und Debugging vor der Installation.
• Überprüfen Sie regelmäßig die Firmware-Version und die Betriebsprotokolle über die Deye-App.
• Obwohl die Lieferung durch europäische Lager effizient ist, wird dennoch empfohlen, lokale zertifizierte Installateure zu wählen.
• Konzentrieren Sie sich bei extremen Wetterbedingungen auf die Überwachung der Batterietemperatur, um häufige Auslösungen des BMS-Schutzes zu vermeiden.

Wie in BBC-Berichten beschrieben, verlagert sich die Energiespeichertechnologie von professionellen Szenarien auf normale Haushalte. Um jedoch tatsächlich Energieunabhängigkeit im Haushalt zu erreichen, ist ein standardisierter Betrieb während der Installationsphase oft wichtiger als das Produkt selbst. Wenn Sie auf Fehler stoßen, konsultieren Sie zunächst die offizielle Fehlerreferenztabelle von Deye oder wenden Sie sich an den offiziellen technischen Support. Nach ordnungsgemäßer Fehlerbehebung kann diese Batterieserie mehr als 10 Jahre lang stabil betrieben werden und wird zu einer zuverlässigen grünen Energie-Backup-Einheit für zu Hause.
