Deye Inverter F55 (DC-Volt High-Fault) Praktische Analyse

Deye Wechselrichter F55 (DC - Volt hoch - Fehler) Praktische Analyse - Schnelle Fehlerbehebung und Behebung von DC-Überspannungen anhand eines realen Falles

Übersicht

F55 (DC - Volt Hoch Fehler) ist ein DC-seitiger Hochspannungsschutz-Fehlercode bei Deye-Hybridwechselrichtern. Die Ursache liegt häufig eher in der Systemkonfiguration und den Betriebsbedingungen als in einem Hardwarefehler. Bei Auslösung unterbricht der Wechselrichter sofort die PV-Einspeisung und stoppt die PV-Erzeugung. In diesem Artikel werden die Hauptursachen und die Auslöselogik von F55 anhand von drei echten Screenshots vor Ort analysiert und ein standardisiertes, praxistaugliches Verfahren von der Datenverfolgung bis zur Behebung vor Ort bereitgestellt. Die Leitlinien gelten für das gesamte Sortiment an Deye-Wohnimmobilien Phase und drei Phase niedrig Spannungs-Hybrid-Wechselrichter und richtet sich an PV-Installateure und Betriebs- und Wartungspersonal.

1. Fallfehlerphänomen - Sperren der Kernanomalie anhand von drei Screenshots

In diesem Fall stoppte das private PV-Speichersystem während der Tageszeiten mit hoher Einstrahlung wiederholt den Export. Die Fernüberwachung löste Alarm aus. Die drei an - Website-Screenshots bilden eine vollständige Beweiskette und zeigen deutlich das Kernproblem:

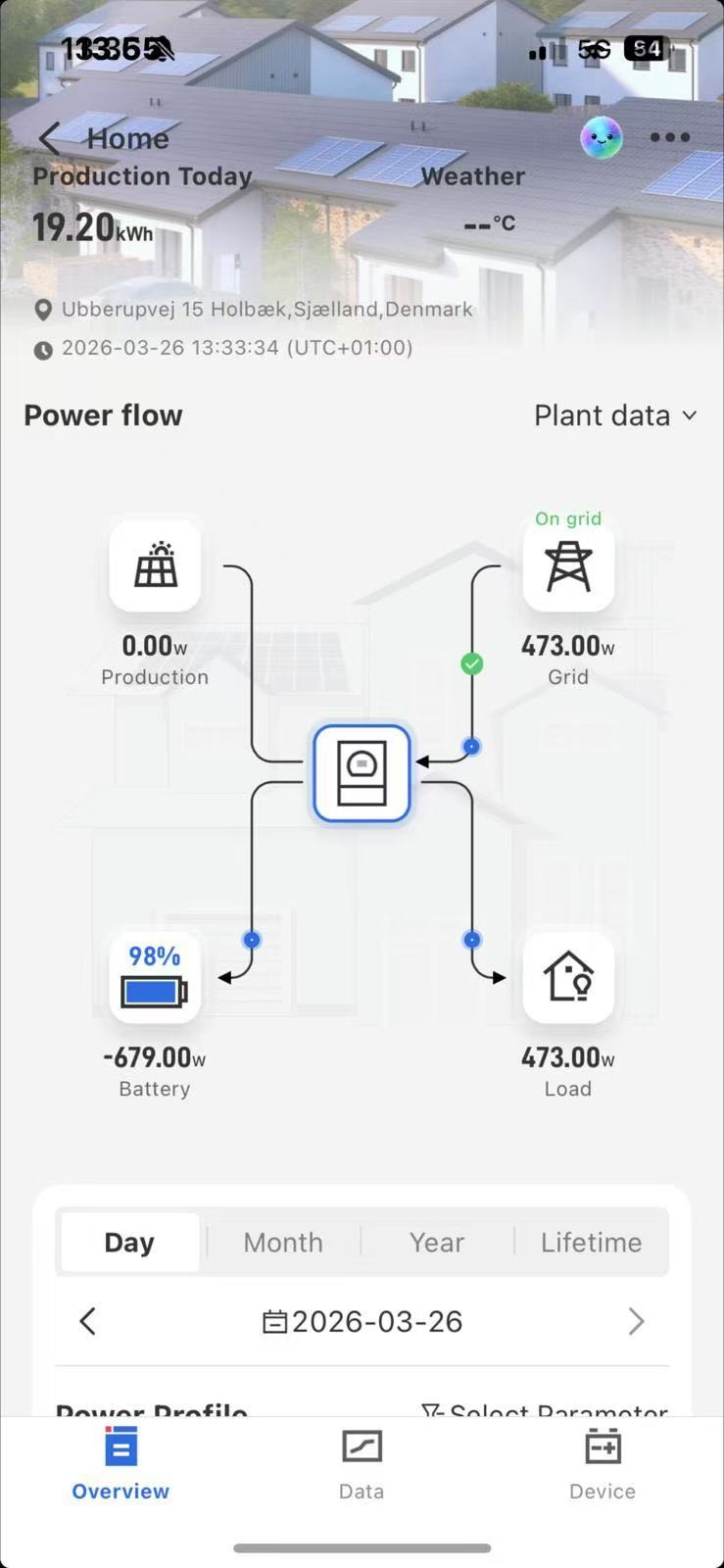

Abbildung 1 - Screenshot des Stromflusses

Die PV-Erzeugungsleistung sinkt direkt auf 0 W. Das System stoppt die PV-Erzeugung und verlässt sich vollständig auf

Netzversorgung plus Batterieentladung zur Versorgung der Last. Das ist der Kunde - wahrgenommenes Symptom von „keine Generation“.

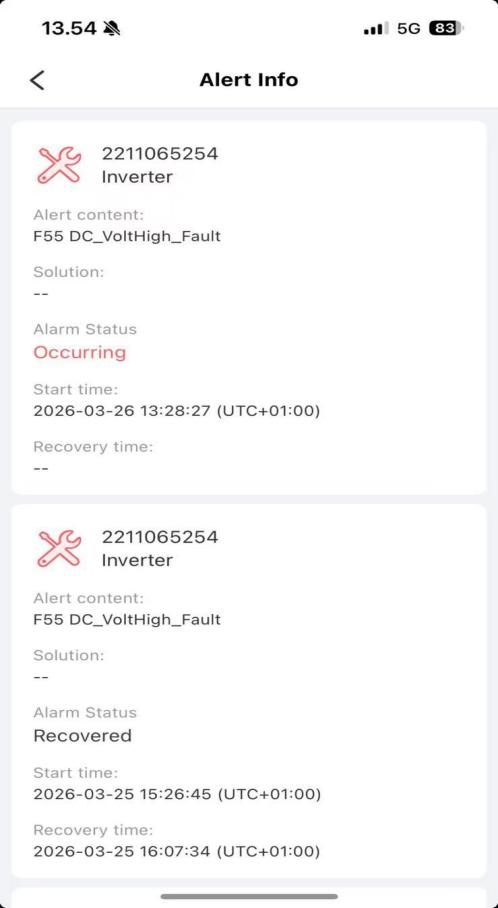

Abbildung 2 - Screenshot des F55-Alarmprotokolls

Die Plattform meldet F55 DC - Volt Hoch - Fehler, der darauf hinweist, dass der DC-Bus unterbrochen ist Spannung. Störungen treten während des Tageshochs auf - Bestrahlungsperioden anzeigen und automatisch löschen, wenn die Bestrahlungsstärke sinkt. Das wiederholte Muster entspricht dem typischen DC-Überspannungszeitpunkt.

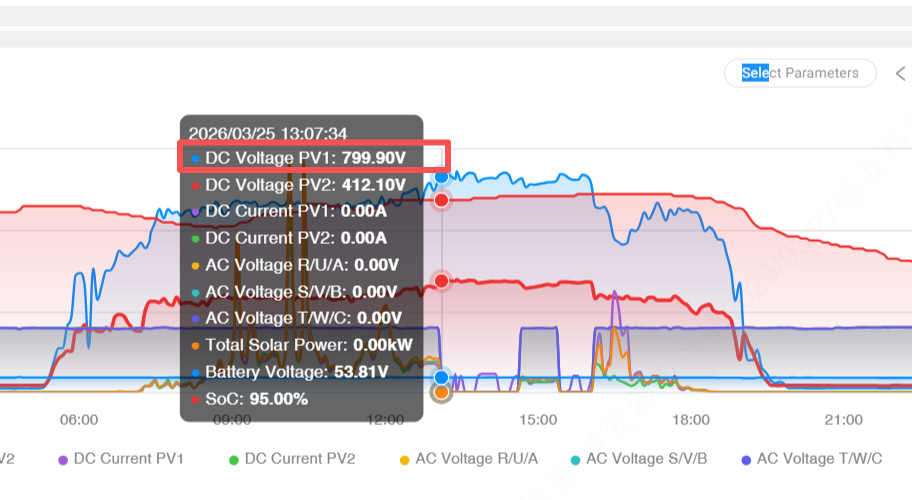

Abbildung 3 - Screenshot der Betriebsdaten

Dieser Screenshot ist der Schlüssel zum Rooten - Identifizierung verursachen. Die Kernanomalien sind klar: Die DC-Spannung von PV1 steigt auf 799,90 V, die PV-Ströme von PV1 und PV2 betragen 0,00 A, der Ladezustand der Batterie beträgt 95 % bei einer Batteriespannung von 53,81 V und die Spannungen auf der AC-Seite betragen alle 0 V, was darauf hinweist, dass der Wechselrichter vom Netz getrennt wurde.

Die drei Screenshots lassen den Schluss zu, dass es zu viel DC gibt - Seitenspannung löste den Wechselrichter aus ' s Schutzwirkung und verursachte die Abschaltung der Stromerzeugung. Eine fast volle Batterie verschlimmerte den Spannungszustand zusätzlich.

2. F55 Fehlerkerndefinition und Fallauslöserlogik

1. Offizielle Definition

F55 bezeichnet den DC-Bus-Überspannungsschutz. Der Wechselrichter ' Die Schutzlogik verhindert, dass hohe Gleichspannung IGBTs, Zwischenkreiskondensatoren, das Batterie-BMS und andere kritische Komponenten beschädigt. Wenn die Gleichspannung den konfigurierten Schutzschwellenwert überschreitet, führt der Wechselrichter Schutzmaßnahmen aus.

2. Vollständige Triggerlogik für diesen Fall

Kombiniert man die drei Screenshots mit dem Verhalten des Wechselrichterschutzes, ergibt sich folgende Fehlerkette, die ein typisches F55-Szenario darstellt:

- Grundursache: PV1-String enthält zu viele Module in Reihe, sodass die Leerlaufspannung die des Wechselrichters deutlich übersteigt ' s MPPT- oder DC-Eingangsgrenzen. Der Screenshot zeigt 799,90 V, was weit über den typischen Sicherheitsgrenzen liegt.

- Direkter Auslöser: Mittags bei starker Einstrahlung steigt die PV-Spannung weiter an und überschreitet die Schutzschwelle.

- Verstärkungsfaktor: Der Ladezustand der Batterie ist bei 95 % nahezu voll, so dass nur noch wenig Kapazität zur Aufnahme überschüssiger PV-Leistung übrig bleibt. Überschüssige Energie sammelt sich auf der Gleichstromseite und treibt die Spannung in die Höhe.

- Schutzmaßnahme: Der Wechselrichter löst F55 aus, unterbricht den PV-Eingang, sodass die PV-Ströme auf Null sinken, und trennt sich vom Netz, sodass die Wechselspannung Null anzeigt. Die PV-Leistung fällt auf 0 W und das System stoppt den Export.

- Automatische Wiederherstellung: Wenn die Einstrahlung am Abend abnimmt, fällt die PV-Spannung wieder in den sicheren Bereich, der Schutz wird aufgehoben und der Wechselrichter nimmt den Normalbetrieb wieder auf.

3. Hauptursachen für F55 (hauptsächlich Nicht-Hardware-Probleme)

Basierend auf den Screenshots und Feldstatistiken werden die meisten F55-Fehler nicht durch Hardwaredefekte verursacht. Dieser Fall deckt zwei Hauptursachen ab, die im Mittelpunkt der Vor-Ort-Kontrollen stehen sollten:

1. Übermäßige PV-String-Konfiguration (Hauptursache, ~60 %)

Dieser Fall ist typisch: Die Anzahl der PV1-Strangreihen ist zu hoch, sodass die Leerlaufspannung 799,90 V erreicht und damit die des Wechselrichters weit übersteigt ' s zulässige Eingabe. Bei starker Einstrahlung löst zwangsläufig der Überspannungsschutz aus. In manchen Fällen kommt es auch zu einem Ungleichgewicht zwischen PV1 und PV2 hinsichtlich Modultyp oder Stringanzahl, was dazu führt, dass ein String die sichere Spannung überschreitet.

2. Unzureichende Batterieaufnahme (sekundär, ~25 %)

Hoch battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Andere häufige Nicht - Hardware-Ursachen

- Falsche Parametereinstellungen wie zu strenge Anti-Reverse-Grenzwerte, deaktivierte Leistungsglättung oder falsche Einstellungen für die Batterieladeabschaltung, die zu Spannungsspitzen führen.

- Probleme mit der Gleichstromverkabelung wie lose oder oxidierte Verbindungen, die die Spannungserfassung verzerren und zu einer falschen Überspannungserkennung führen.

4. Standardisiertes F55-Fehlerbehebungsverfahren - Erst Remote, dann On - Site

Befolgen Sie den Grundsatz „Zuerst Remote-Screenshot-Verfolgung, dann praktische Prüfungen vor Ort; Inspektion der Schaltkreise vor der Hardware“. Mit den drei Screenshots können etwa 90 % der Probleme identifiziert und unnötige Teardowns vermieden werden.

Schritt 1 - Fernverfolgung von Screenshots (Kern, 5 Minuten, um die Grundursache zu ermitteln)

Rufen Sie die drei Kern-Screenshots von der Plattform ab und überprüfen Sie vier Punkte:

- Bestätigen Sie anhand von Abbildung 2, dass F55 vorliegt und dass Auslöser bei hoher Bestrahlungsstärke auftreten, was auf PV hinweist - Nebenthemen.

- Überprüfen Sie anhand von Abbildung 3 die PV-Spannung und den PV-Strom. Spannung weit über MPPT oder Eingangsgrenzen mit Nullstrom deuten auf Probleme bei der PV-String-Konfiguration hin.

- Überprüfen Sie anhand von Abbildung 3 den Ladezustand der Batterie. Ein hoher SOC über 85 % weist auf eine unzureichende Absorptionskapazität hin.

- Überprüfen Sie anhand von Abbildung 1 und Abbildung 3 die AC-Seite, um Netzprobleme als Ursache für die Abschaltung auszuschließen.

Schritt 2 - PV-seitige Vor-Ort-Kontrollen (Kernsanierung)

- Trennen Sie PV vom Wechselrichter und messen Sie die Leerlaufspannungen PV1/PV2 mit einem Multimeter, um die Screenshot-Messwerte zu überprüfen.

- Berechnen Sie die Anzahl der Strings neu und stellen Sie sicher, dass die Leerlaufspannung unter den erwarteten Temperaturbedingungen innerhalb sicherer Grenzen liegt.

- Überprüfen Sie die PV-DC-Klemmen auf lockere Verbindungen oder Oxidation und prüfen Sie die Module auf Beschädigung oder Verschattung.

Schritt 3 — Battery and parameter optimization (remove amplifying factors)

- Setzen Sie die Batterieladeabschaltung und andere Batterieparameter auf die Herstellerstandards zurück.

- Vermeiden Sie das Aufladen während der Spitzenzeiten der Sonneneinstrahlung, z. B. zwischen 11:00 und 15:00 Uhr, und verlagern Sie das Aufladen auf netzarme Zeiten, in denen die Netzauslastung gering ist, um den Absorptionsspielraum zu erhöhen.

- Lockern Sie die Anti-Reverse-/Export-Grenzwerte innerhalb der regulatorischen Toleranzen entsprechend und ermöglichen Sie eine Leistungsglättung, um Spannungsspitzen zu unterdrücken.

Schritt 4 — Hardware checks (only if prior steps fail, rare)

- Aktualisieren Sie die Firmware des Wechselrichters und stellen Sie ggf. die Werkseinstellungen wieder her und konfigurieren Sie die Parameter neu.

- Wenden Sie sich zur Inspektion von Gleichspannungssensoren, IGBTs und dem Batterie-BMS an den technischen Support von Deye. Zerlegen Sie den Wechselrichter nicht ohne Genehmigung.

5. Fallspezifischer Sanierungsplan – praktisch und langlebig

Konzentrieren Sie sich auf die PV-String-Korrektur und Batterie-/Parameteroptimierung. Alle unten aufgeführten Aktionen sind vor Ort ausführbar und sollten eine Wiederholung verhindern.

1. PV-seitige Kernsanierung

- Reduzieren Sie bei einem PV1-Spannungsmesswert von 799,90 V sofort die Anzahl der PV1-Strangreihen, damit die Leerlaufspannung im Wechselrichter abfällt ' s zulässiger Eingabebereich mit Sicherheitsmarge. Messen Sie nach der Neukonfiguration die Leerlaufspannung im getrennten Zustand und schließen Sie die Verbindung erst dann wieder an, wenn die Messwerte normal sind.

- Stellen Sie sicher, dass PV1 und PV2 identische Modultypen, gleiche Stringzahlen und vorzugsweise die gleichen Produktionschargen verwenden. Halten Sie die Spannungsunterschiede zwischen den Strings minimal.

2. Batterie- und Parameteroptimierung

- Stellen Sie die Obergrenze der Batterieladung auf einen Wert ein, der Spielraum für die PV-Absorption lässt, zum Beispiel 80–85 % SOC.

- Erlauben Sie eine begrenzte Einspeisung in das Netz, sofern zulässig, um eine Akkumulation von Gleichstromenergie zu vermeiden.

- Aktivieren Sie Leistungsglättungs- und PV-Leistungsbegrenzungsfunktionen, um plötzliche Spannungs- oder Leistungsspitzen zu unterdrücken.

3. Einfache Routinewartung

- Ziehen Sie die DC-Klemmen auf der PV- und Batterieseite fest, entfernen Sie Oxidation und stellen Sie eine ordnungsgemäße Isolierung sicher.

- Rufen Sie monatlich die drei Kern-Screenshots ab, um die PV-Spannung und den Batterie-SOC zu überwachen und frühzeitig einzugreifen, wenn Anomalien auftreten.

7. Wichtige Erkenntnisse

- F55 ist eine normale Sicherheitsmaßnahme und weist nicht unbedingt auf einen Hardwarefehler hin. Die meisten Vorkommnisse werden dadurch verursacht, dass die PV-Strangkonfiguration die Grenzwerte des Wechselrichters überschreitet. Ein hoher Ladezustand der Batterie und falsche Parametereinstellungen sind häufige verstärkende Faktoren.

- Die schnelle Diagnose basiert auf drei Screenshots: Stromfluss, Alarmprotokoll und Betriebsdaten. Diese Bilder ermöglichen in den meisten Fällen eine fünfminütige Ursachenverfolgung.

- Abhilfeprioritäten: Korrigieren Sie die PV-String-Konfiguration, um die Grundursache zu beseitigen, und optimieren Sie die Batterie- und Wechselrichterparameter, um verstärkende Bedingungen zu beseitigen und ein erneutes Auftreten zu verhindern.

Umsetzbare Checkliste

- Rufen Sie Abbildung 1, Abbildung 2 und Abbildung 3 für jeden Vorfall ab und speichern Sie sie.

- Trennen Sie die PV-Voc-Verbindung und messen Sie sie vor Ort.

- Berechnen Sie die Anzahl der Strings neu und passen Sie sie an, um die Eingangsgrenzen des Wechselrichters einzuhalten.

- Koordinieren Sie die Batterieladegrenzen mit dem Batteriehersteller und ermöglichen Sie eine Leistungsglättung.

- Dokumentieren Sie Änderungen und überwachen Sie sie monatlich über Remote-Screenshots.
