Deye SG06LP1 vs. SG05LP1: Vergleich der einphasigen Hybrid-Wechselrichter

Was die SG06LP1-Serie anders macht

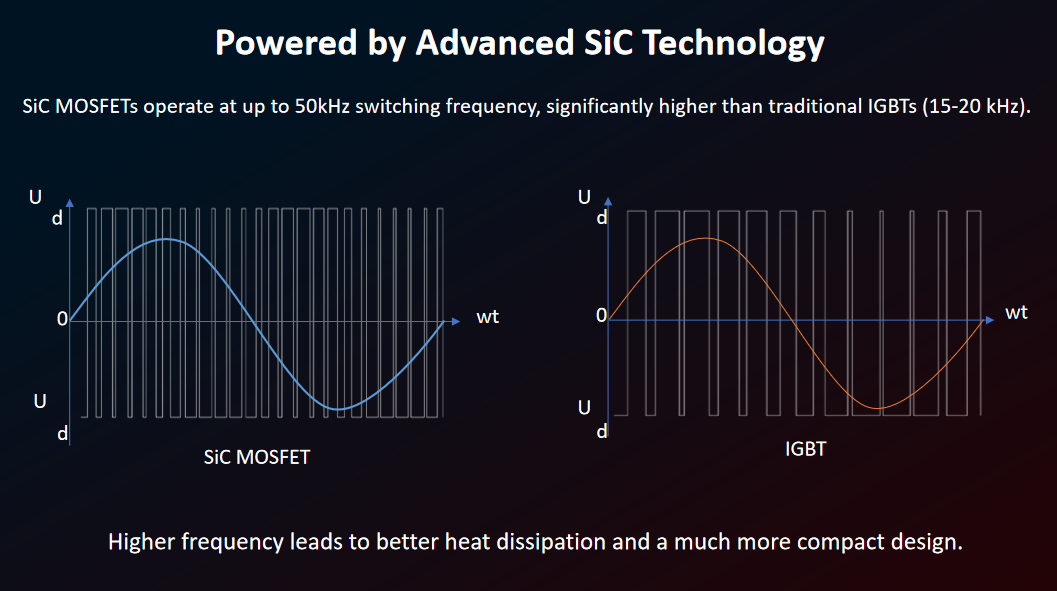

Früher wurde die Größe eines einphasigen Hybridwechselrichters dadurch bestimmt, wie viel Wärme seine Schaltkomponenten abgeben konnten. Die SG06LP1-Serie von Deye ändert diese Gleichung, indem sie herkömmliche IGBTs durch Siliziumkarbid-MOSFETs (SiC) ersetzt, die mit bis zu schalten 50 kHz im Vergleich zu den 15–20 kHz, die für IGBT-basierte Designs typisch sind.

Eine höhere Schaltfrequenz bedeutet, dass die internen Filterkomponenten des Wechselrichters – Induktivitäten, Kondensatoren – erheblich schrumpfen können, während dennoch eine saubere Ausgangswellenform entsteht. Durch die geringere Wärmeentwicklung pro Zyklus verringert sich auch die Größe des Kühlkörpers, der zur Kühlung des Geräts erforderlich ist.

Das praktische Ergebnis zeigt sich direkt auf dem Datenblatt: Einphasige Niederspannungs-Hybrid-Solarwechselrichter Die auf dieser SiC-Plattform aufgebauten Modelle erreichen einen um etwa 0,6 % höheren Wirkungsgrad und reduzieren gleichzeitig das Gewicht um bis zu 42 % bei vergleichbaren Nennleistungen.

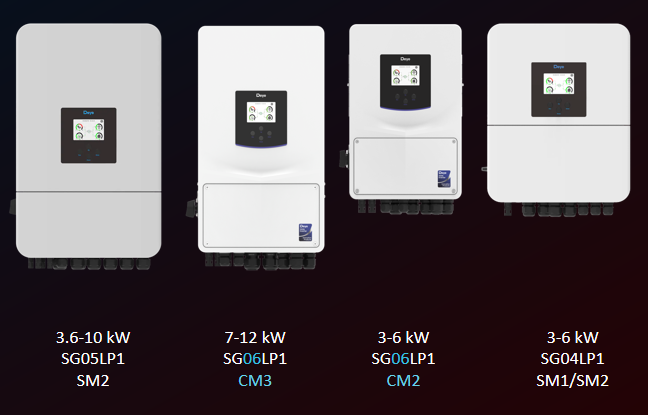

Das komplette Lineup auf einen Blick

Die SG06LP1-Serie ist in zwei Leistungsbänder unterteilt. Die 3-6-kW-Modelle (SG06LP1-CM2) zielen auf kleinere Wohnanlagen ab, während die 7-12-kW-Modelle (SG06LP1-CM3) größere Häuser oder leichte Gewerbelasten abdecken. Beide stehen neben der früheren SG05LP1-Serie, die weiterhin mit 3,6–10 kW erhältlich ist, und der SG04LP1-Serie im Einstiegssegment mit 3–6 kW.

Hier kommt es auf die Namenskonvention an. CM2 und CM3 bezeichnen die neuen SiC-basierten Steuerplatinen, während SM1/SM2 die ältere IGBT-Plattform kennzeichnet, die noch unter den Bezeichnungen SG04LP1 und SG05LP1 verkauft wird. Wenn Sie wissen, welches Suffix Sie suchen, erfahren Sie, welche Generation interner Elektronik Sie tatsächlich kaufen.

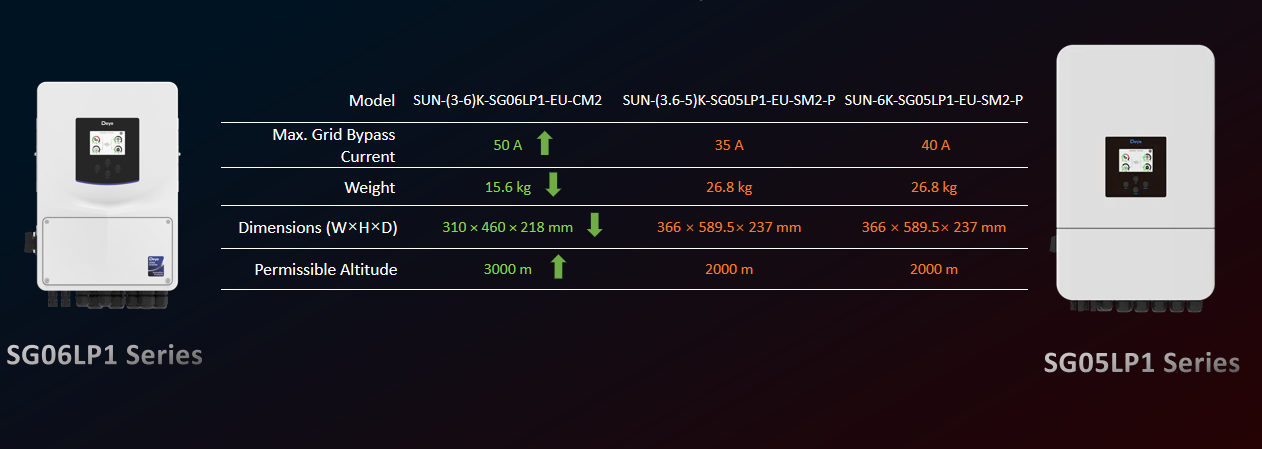

3–6 kW-Modelle: SG06LP1-CM2 vs. SG05LP1-SM2

Auf der Einstiegsstromebene ist der Generationsunterschied hinsichtlich des physischen Fußabdrucks am größten. Der SUN-(3-6)K-SG06LP1-EU-CM2 wiegt 15,6 kg , gegenüber 26,8 kg für beide SG05LP1-SM2-P-Varianten – ein Unterschied von über 11 kg bei Geräten, die die gleiche Aufgabe erfüllen.

Die Abmessungen folgen dem gleichen Muster: 310 × 460 × 218 mm für das CM2 gegenüber 366 × 589,5 × 237 mm für die SM2-P-Modelle. Das ist eine deutlich geringere Stellfläche für Wandinstallationen, bei denen der Platz im Schrank oder Hauswirtschaftsraum knapp ist.

Zwei weitere Zahlen unterscheiden diese Modelle jenseits der Größe. Der maximale Netzbypassstrom beim CM2 erreicht 50 A, vor 35 A (3,6-5K-Variante) und 40 A (6K-Variante) bei den SM2-P-Geräten – relevant für Installationen, bei denen höhere Netzdurchgangslasten zu erwarten sind. Die zulässige Höhe steigt auch von 2000 m auf 3000m , was für Berg- oder hochgelegene Standorte wichtig ist, wo die Leistungsreduzierung zu einer echten Designbeschränkung wird.

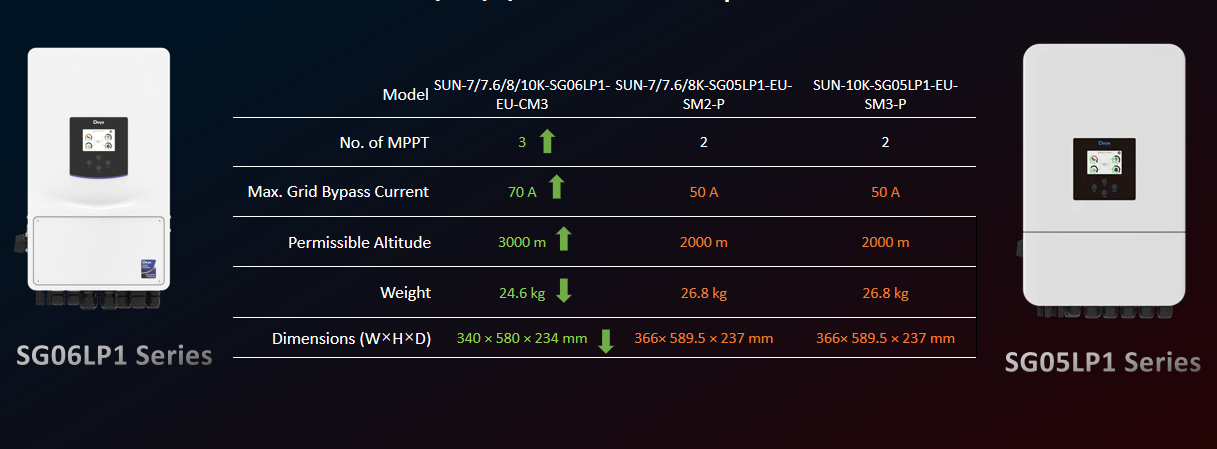

7–12 kW-Modelle: SG06LP1-CM3 vs. SG05LP1-SM2/SM3

Mit der Skalierung auf die 7-12-kW-Stufe bietet die SG06LP1-CM3-Reihe eine Funktion, die der SG05LP1 in diesem Bereich nicht bietet: einen dritten MPP-Tracker. Während der SUN-(7-8)K-SG05LP1-EU-SM2-P und der SUN-10K-SG05LP1-EU-SM3-P beide 2 MPPTs betreiben, läuft der CM3 3 Dies ermöglicht flexiblere String-Konfigurationen für Arrays, die über mehrere Dachebenen oder Ausrichtungen verteilt sind.

Beim Bypass-Strom kommt es zu demselben Generationssprung wie auf der unteren Ebene: 70 A beim CM3 gegenüber 50 A bei beiden SG05LP1-Varianten. Das Gewicht sinkt von 26,8 kg auf 24,6 kg und die Stellfläche schrumpft von 366 x 589,5 x 237 mm auf 340 x 580 x 234 mm. Die zulässige Höhe steigt erneut auf 3000 m, was der Verbesserung entspricht, die bei den CM2-Modellen mit geringerer Leistung beobachtet wurde.

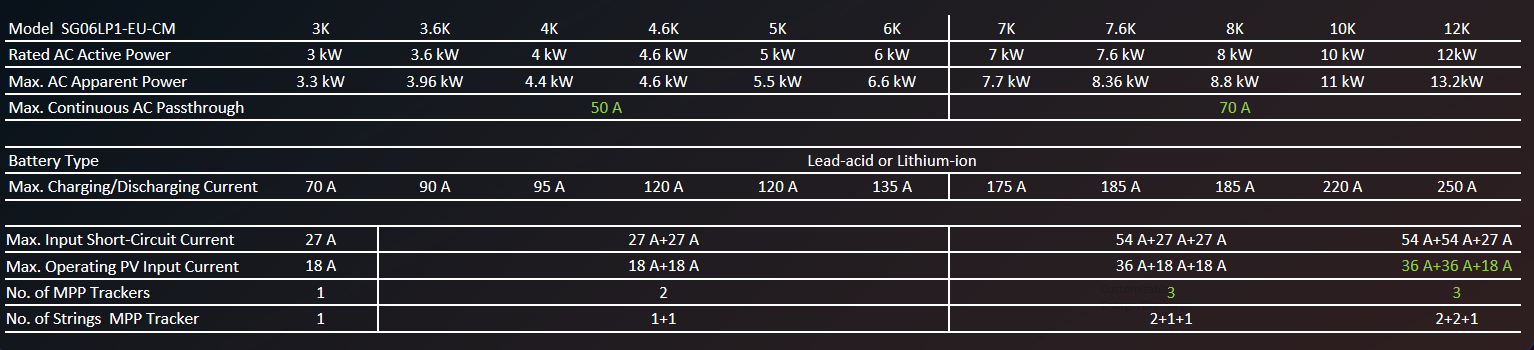

Vollständige Spezifikationsreferenztabelle

Abgesehen von den Hauptvergleichen umfasst die komplette SG06LP1-EU-CM-Reihe zehn Leistungsstufen von 3K bis 12K, die alle die gleiche Kompatibilität mit Blei-Säure- oder Lithium-Ionen-Batterien aufweisen. Die Anzahl der MPP-Tracker skaliert mit der Leistung: Single-Tracker-Konfigurationen durchlaufen die 3-6K-Modelle, zwei Tracker decken 3,6K-6K-Geräte ab und drei Tracker erscheinen ab 7K.

Der Lade- und Entladestrom steigt im gesamten Bereich stetig an, von 70 A beim 3K-Modell bis zu 250 A beim 12K-Flaggschiff. Der maximale Betriebs-PV-Eingangsstrom folgt einer ähnlichen Kurve und erreicht beim 12K-Gerät dank seines Drei-Tracker-Designs 36 A, 36 A und 18 A. Für alle, die String-Layouts planen, ist diese Tabelle die schnellste Möglichkeit zur Überprüfung wie sich die MPP-Tracking-Kapazität auf die Verkabelungsoptionen auswirkt bevor Sie sich auf ein bestimmtes Modell festlegen.

Auswahl zwischen SG06LP1 und SG05LP1

Für die meisten Neuinstallationen ist die SG06LP1-Serie auf dem Papier die leistungsfähigere Wahl: leichter, kleiner, höherer Bypass-Strom und – bei der 7-kW-Plus-Stufe – ein zusätzlicher MPP-Tracker. Die SG05LP1-Serie ist immer noch sinnvoll, wenn die Lagerbestände der CM-Serie vor Ort noch nicht verfügbar sind oder ein Installateur bereits über Ersatzteile und Inbetriebnahmeerfahrung mit der SM-Plattform verfügt.

Die Höhe ist gesondert zu kennzeichnen. Für Projekte über 2000 m gibt es in diesem Datensatz keine SG05LP1-Option, die dieser Bewertung entspricht – die zulässige Höhe von 3000 m des SG06LP1 wird eher zu einer zwingenden Anforderung als zu einer „nice-to-have“. Darüber hinaus hängt die Entscheidung oft davon ab, wie viel Bauraumeinsparungen und Bypass-Spielraum im Verhältnis zur Komponentenverfügbarkeit wert sind. Nicht jedes Projekt benötigt die neueste Plattform, aber Auswahl des richtigen Wechselrichters für die Last ist wichtiger als die Jagd nach dem am höchsten bewerteten Modell im Regal.
