Das kabellose Energiemanagement-Zubehör von Deye, erklärt

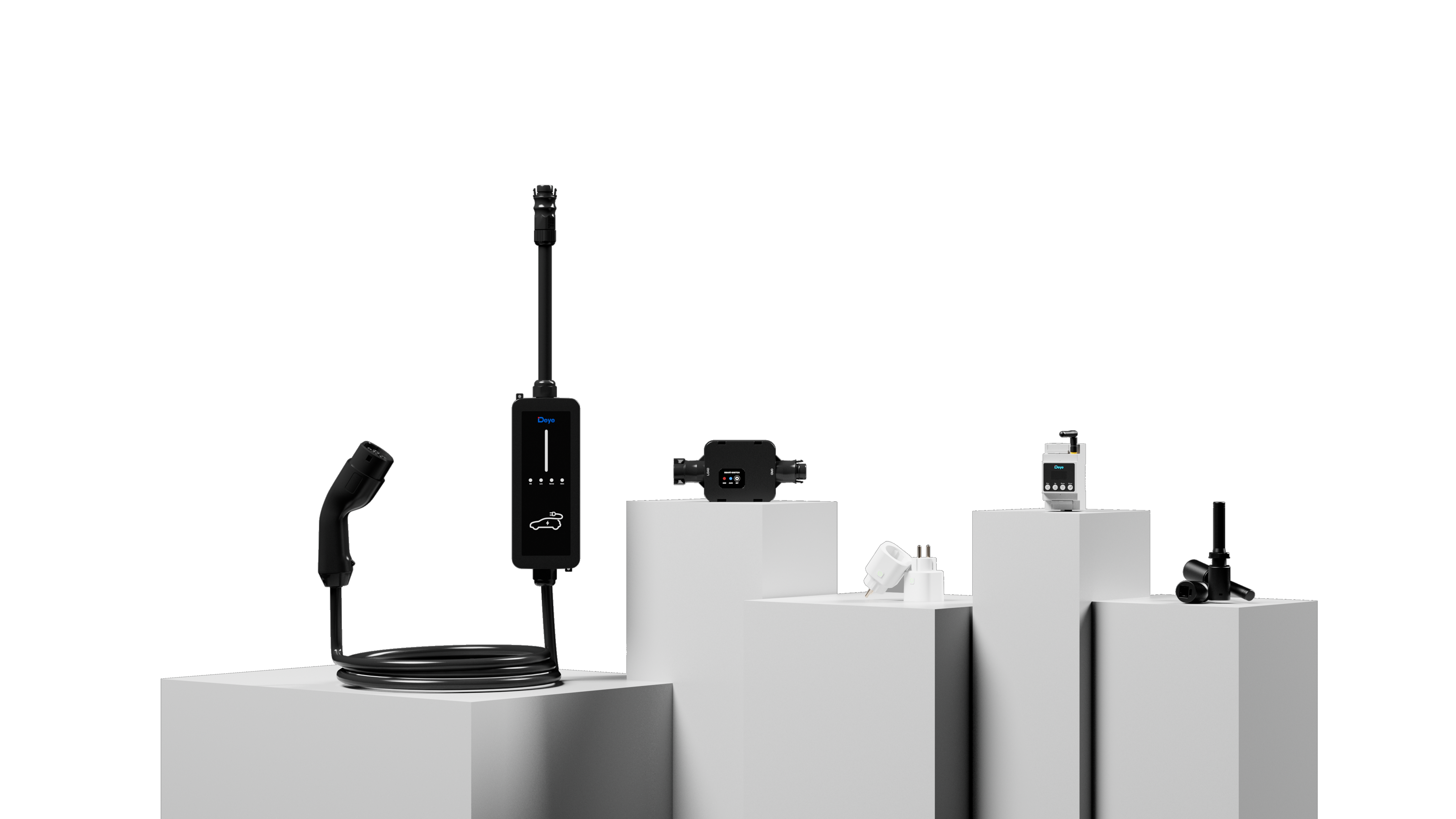

Eine praktische Anleitung zu CT01, TX01, Intelligenter Stecker, Intelligenter Schalter und dem EV-Ladegerät – und wie sie in ein Steuerungssystem passen.

13. März 2026  |  Technisches Team von Uniz Solar

Der Wechselrichter ist normalerweise das Teil, das Kunden erkennen. Beim Zubehör beginnt die Verwirrung. Ein Käufer kann ein CT-Messgerät bestellen, davon ausgehen, dass drahtlose Kommunikation enthalten ist, und erst später feststellen, dass noch ein kleiner Teil erforderlich ist, bevor das System über LoRa kommunizieren kann. Andere sehen einen Smart Plug, einen Smart Switch und ein EV-Ladegerät auf derselben Produktseite und fragen sich, ob es sich hierbei um separate Produkte, optionale Extras oder unterschiedliche Namen für dieselbe Idee handelt.

Das drahtlose Energiemanagement-Sortiment von Deye ist in der Tat ein kohärentes Ökosystem. Die Logik ist sinnvoll, sobald die Rollen getrennt sind: Ein Gerät misst, ein Gerät sendet und andere reagieren auf die Daten, indem sie Lasten schalten oder den Ladevorgang planen. In diesem Artikel wird erläutert, wozu jedes Produkt dient, wo es im System platziert ist und welche Kombinationen gemeinsam angegeben werden sollten.

Wie das Zubehörsystem funktionieren soll

Deye beschreibt das Paket als ein drahtloses Energiemanagementsystem basierend auf LoRa-Kommunikation. Das erklärte Ziel besteht darin, die Nutzung von Solarenergie zu maximieren, die Stromrechnungen zu minimieren, intelligente Lasten zu verwalten und auch dann lokal zu arbeiten, wenn das Internet nicht verfügbar ist. In Deyes eigener Systembeschreibung fungiert der Hybridwechselrichter als lokale Steuerzentrale. Der Smart TX wird am Messgeräteanschluss des Wechselrichters installiert. Anschließend können LoRa-Geräte – CT-Messgerät, Stecker, Schalter und EV-Ladegerät – in derselben Steuerungsumgebung gekoppelt werden.

In der Praxis bedeutet dies für Installateure zwei breite Möglichkeiten. Eine davon ist eine einfache Überwachungsroute: Messen Sie Import und Export und verwenden Sie die Daten dann für Null-Export- oder Energieverfolgung. Der andere Weg ist eine Steuerungsroute: Verwenden Sie dieselben Daten, um Lasten zu schalten, den Solarverbrauch zu priorisieren oder Ladefenster basierend auf Zeit und Batterieladezustand zu verwalten.

Was jedes Zubehör tatsächlich bewirkt

SUN-SMART-CT01: das Messgerät, nicht die gesamte drahtlose Lösung

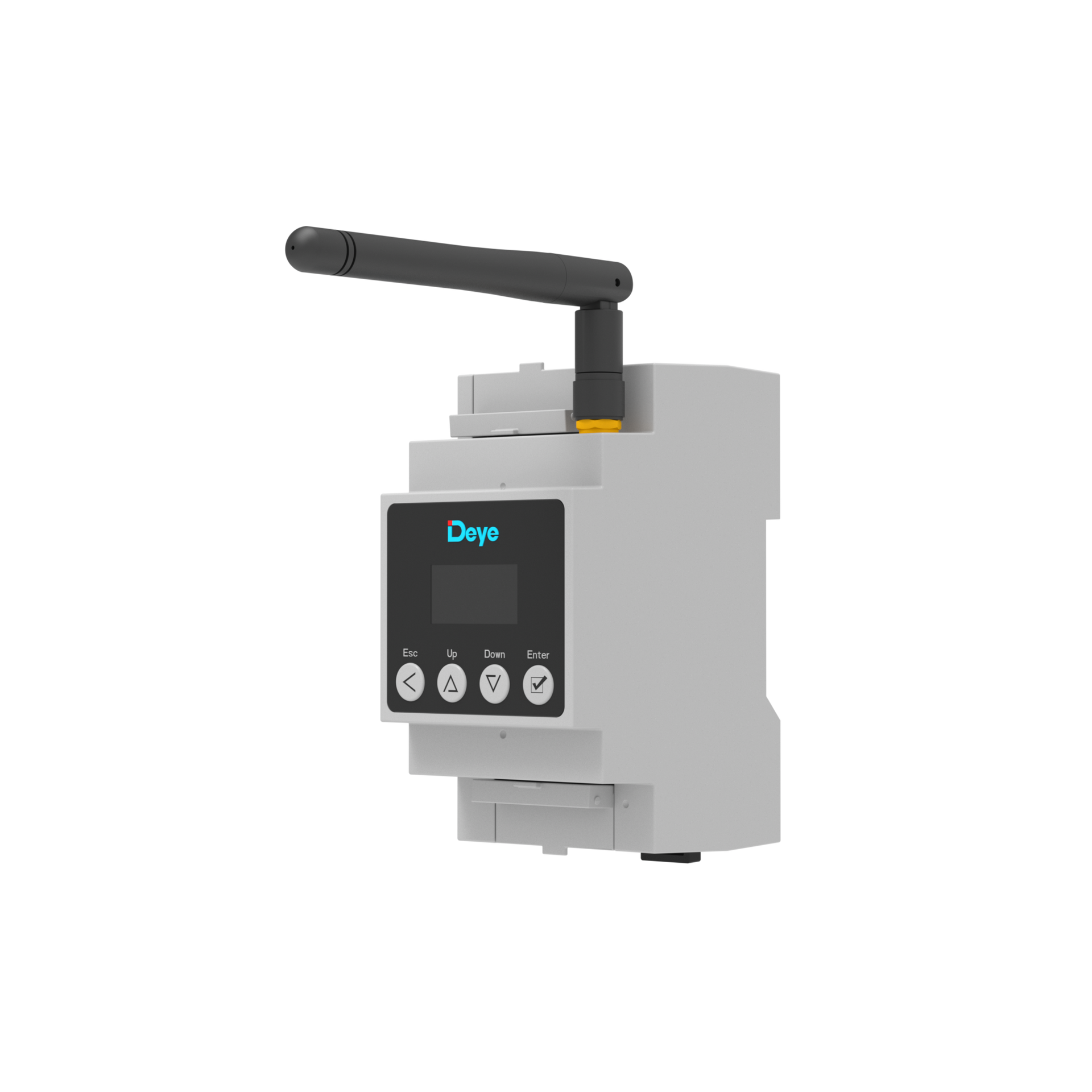

CT01 ist das Messgerät in der Mitte des Pakets. Gemäß der Spezifikation und dem Handbuch von Deye kann es sowohl in einphasigen als auch in dreiphasigen Installationen verwendet werden, lässt sich auf einer DIN-Schiene montieren, zeigt Spannung, Strom, Wirk- und Blindleistung, Frequenz, Leistungsfaktor und Energie an und unterstützt sowohl LoRa- als auch RS485-Kommunikation. Die veröffentlichte LoRa-Kommunikationsentfernung beträgt unter barrierefreien Bedingungen etwa 200 Meter.

Das macht CT01 leistungsfähiger als ein einfaches Messgerät, macht es aber nicht überflüssig, über die Systemarchitektur nachzudenken. Kunden lesen oft „LoRa“ auf dem CT-Datenblatt und gehen davon aus, dass das Messgerät allein ihnen eine vollständige drahtlose Verbindung zurück zum Wechselrichter ermöglicht. In Deyes eigener Broschüre wird die Anordnung anders beschrieben: Der Hybrid-Wechselrichter fungiert als Steuerzentrale, und der Smart TX wird am Zähleranschluss des Wechselrichters installiert, um ihn mit LoRa-Geräten zu koppeln.

Die richtige Botschaft an den Kunden ist also präzise und nicht absolut. Wenn eine kabelgebundene Messlösung gewünscht wird, kann CT01 auch über RS485 kommunizieren. Wenn sie die Einrichtung des drahtlosen Energiemanagements von Deye wünschen, sollte CT01 normalerweise zusammen mit TX01 angegeben werden, andernfalls fehlt dem Projekt die wechselrichterseitige drahtlose Brücke.

SUN-SMART-TX01: das kleine Zubehör, das die LoRa-Topologie zum Funktionieren bringt

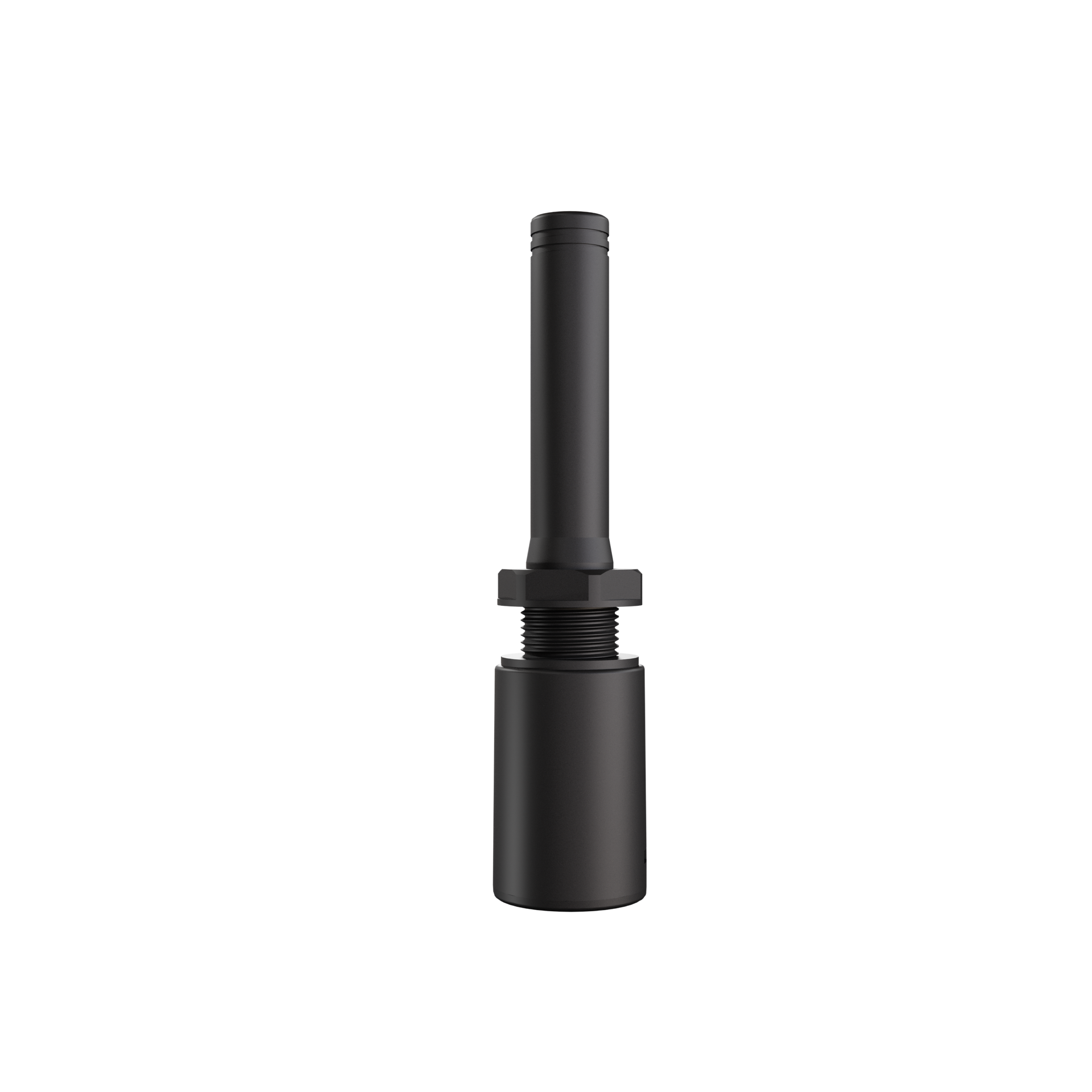

TX01 ist leicht zu übersehen, da es physikalisch klein und elektrisch einfach ist. Seine Aufgabe besteht nicht darin, etwas zu messen oder zu schalten. Seine Aufgabe besteht darin, die drahtlose Verbindung zwischen dem Wechselrichter und dem restlichen LoRa-Zubehör von Deye herzustellen. In der Broschüre heißt es, dass alle Deye-Hybridwechselrichter als lokale Steuerzentrale fungieren können, sobald der Smart TX am Zähleranschluss des Wechselrichters installiert ist. Von dort aus scannen und koppeln die anderen LoRa-Geräte den richtigen Kommunikationskanal.

Für ein Vertriebsteam ist das die wichtigste Lektion im Beschaffungswesen. Wenn im Angebot „drahtlose CT“ steht, sollte die Folgefrage lauten: „Handelt es sich um einen Auftrag mit einem kabelgebundenen RS485-Messgerät oder um einen Auftrag mit LoRa-Integration?“ Im letzteren Fall sollte TX01 in der Bestellung enthalten sein und nicht als optionaler nachträglicher Einfall behandelt werden.

Smart Plug versus Smart Switch: gleiche Logik, andere elektrische Aufgabe

Diese beiden Produkte sind verwandt, aber nicht austauschbar. Der einfachste Weg, sie zu unterscheiden, besteht darin, sich zunächst die Installationsmethode und die aktuelle Nennleistung anzusehen, nicht die Softwarefunktionen.

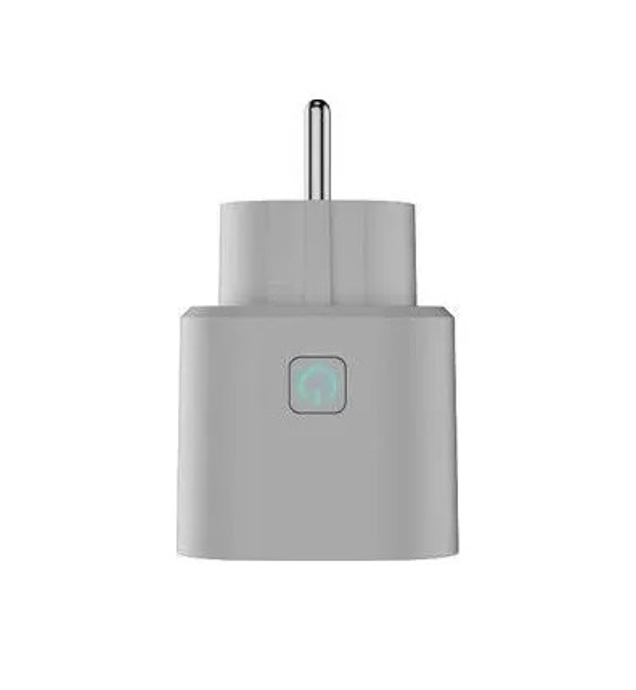

Der Smart Plug ist das einfachere Gerät. Deye bewertet es mit 220–250 V und bis zu 16 A, mit LoRa-Kommunikation und einem IP20-Gehäuse für den Innenbereich. In der Bedienungsanleitung heißt es, dass es über einen eigenen Netzschalter, über das LCD-Display des Wechselrichters, über die mobile App oder über die Cloud-Plattform ein- und ausgeschaltet werden kann. Es unterstützt auch einen Zeitmodus, bei dem der Zeitplan den Ein-/Aus-Status und nicht die lokale Taste steuert. Mit anderen Worten: Es handelt sich um gewöhnliche steckdosenbasierte Verbraucher, die von einer flexiblen Steuerung profitieren, ohne dass die Installation neu verkabelt werden muss.

Der Smart Switch ist die leistungsstärkere Option. Deye listet es für einphasige und dreiphasige Anschlüsse mit bis zu 25 A AC pro Phase und einem IP65-Gehäuse auf. Das Handbuch beschreibt ihn als geeignet für Hochleistungslasten im Freien und weist darauf hin, dass er der gleichen Steuerungslogik wie der Smart Plug folgt: lokale/manuelle Steuerung, App-/Cloud-Steuerung und zeitbasierte Planung. Im selben Handbuch heißt es auch, dass sich der Smart Switch automatisch ausschaltet und getrennt bleibt, wenn der Wechselrichter in den netzunabhängigen Modus wechselt – ein nützliches Detail, wenn es darum geht, kritische von nicht wesentlichen Lasten zu unterscheiden.

Das Ladegerät für Elektrofahrzeuge: Teil derselben Kontrollgeschichte, keine eigenständige Randnotiz

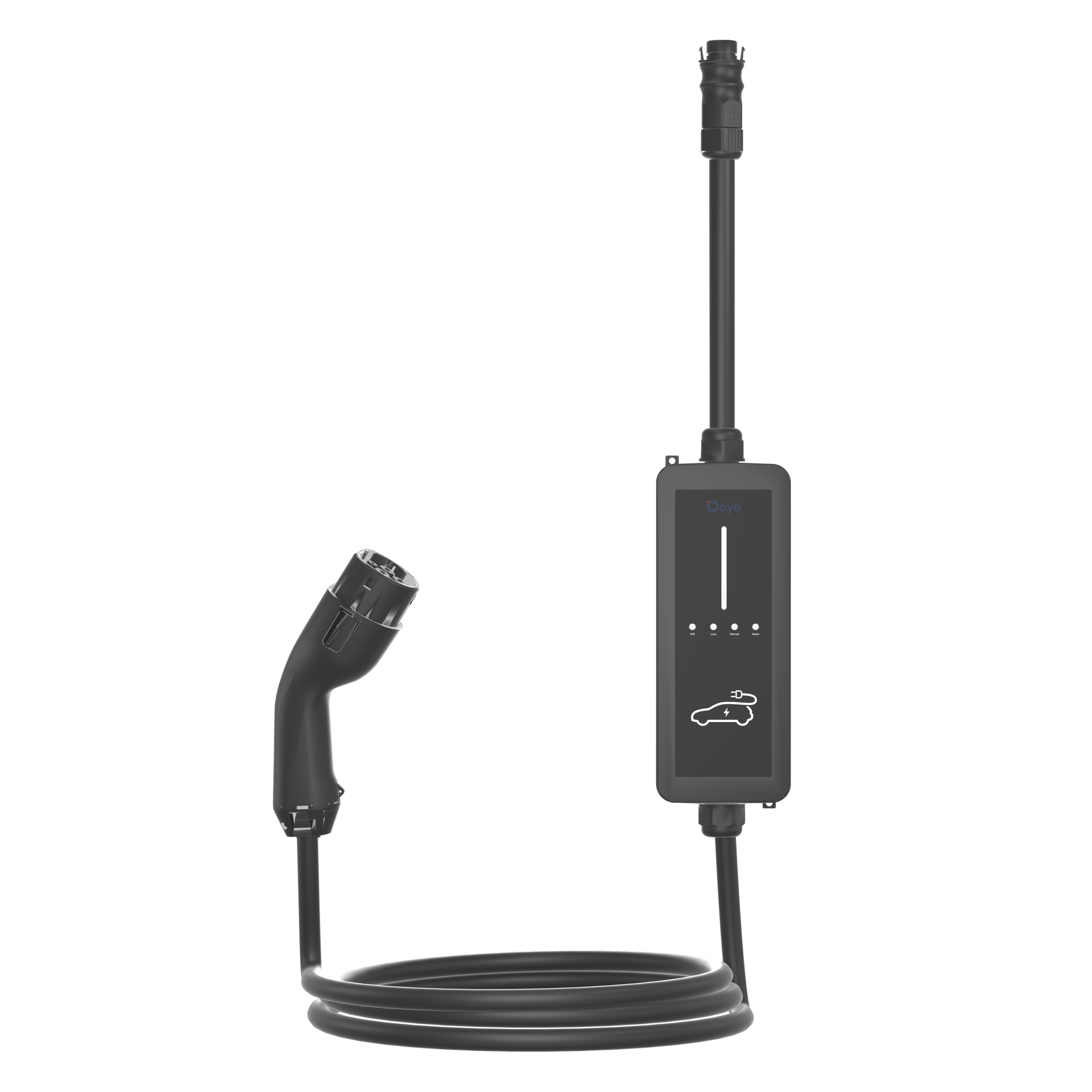

Das Ladegerät für Elektrofahrzeuge von Deye unterscheidet sich etwas von den kleineren Zubehörteilen, da es ein eigenständiges, komplettes Ladeprodukt ist. Dennoch wird es in Deyes Materialien immer noch als Teil desselben Ökosystems dargestellt. In der Broschüre zum drahtlosen Energiemanagement heißt es, dass das Ladegerät an einen AC-Anschluss des Wechselrichters angeschlossen und über LoRa gesteuert werden kann. Das Handbuch zum Ladegerät für Elektrofahrzeuge fügt App- und Cloud-Sichtbarkeit hinzu und listet drei Betriebsansätze auf: Anschließen und Laden, Laden nach dem Scannen und geplantes Laden.

Es gibt zwei Versionen im Sortiment: ein 11-kW-Modell und ein 22-kW-Modell. Deye listet IP66-Schutz, Überspannungsschutz Typ II, Gleichstrom-6-mA-Leckstromschutz und Kommunikation über LoRa, Wi-Fi und BLE auf. Für einen Hausbesitzer mit einem Batteriesystem liegt der Reiz auf der Hand. Das Ladegerät muss sich nicht wie ein isoliertes Gerät verhalten; Stattdessen kann es Teil der umfassenderen Energiestrategie für Haushalte werden, indem die Solar-First-Logik oder kostengünstigere Ladefenster verwendet werden, wenn dies wirtschaftlich sinnvoll ist.

Was Sie gemeinsam zitieren sollten: ein praktischer Bestellratgeber

Ein paar Punkte, die es wert sind, den Kunden klargestellt zu werden

• CT01 ist ein Messgerät, kein komplettes Wireless-Kit. Es misst gut, aber die drahtlose Deye-Topologie benötigt immer noch den Sender auf der Wechselrichterseite.
• Hier kommt LoRa zum Einsatz, da Deye eine geringe Latenz und einen lokalen Betrieb wünscht. In seiner Broschüre stellt das Unternehmen dies WLAN-Geräten gegenüber, die stärker auf Cloud-Routing angewiesen sind.
• Smart Plug und Smart Switch verfügen über eine ähnliche Steuerlogik, sind jedoch für unterschiedliche elektrische Aufgaben gedacht. Einer ist für normale Steckdosenlasten; der andere ist für festverdrahtete Schaltkreise und höhere Leistung.
• Das Ladegerät für Elektrofahrzeuge ist nicht nur ein Accessoire im alltäglichen Sinne. Es handelt sich um eine verwaltete Last, die in die gleiche Energiestrategie wie die Batterie und den Rest des Hauses integriert werden kann.

Fazit

Die Zubehörseite von Deye sieht auf den ersten Blick überfüllt aus, weil sie Mess-, Kommunikations-, Schalt- und Ladeprodukte an einem Ort vereint. Sobald die Rollen getrennt sind, wird die Logik klar. CT01-Maßnahmen. TX01 bindet den Wechselrichter in das LoRa-Netzwerk ein. Smart Plug und Smart Switch wirken auf Haushaltsverbraucher auf unterschiedlichen elektrischen Niveaus. Das Ladegerät für Elektrofahrzeuge erweitert die gleiche Steuerungsidee auf das Laden von Fahrzeugen.

Für Händler und Installateure ist die nützlichste Korrektur gleichzeitig die einfachste: Verkaufen Sie CT01 nicht, als wäre es das gesamte Wireless-Paket. Geben Sie das System an, nicht nur das Messgerät. Durch diese einzige Klarstellung wird eine Menge vermeidbarer Verwirrung vor Ort vermieden.
