Technische Kurzbeschreibung: Deye CT01 und TX01 – Funktionen, Installation, Wechselrichteranschluss und Fehlerbehebung

Technische Kurzbeschreibung: Deye CT01 & TX01 - Funktionen, Installation, Wechselrichteranschluss und Fehlerbehebung

Deye SUN-SMART-CT01 (CT01) und SUN-SMART-TX01 (TX01) bilden ein intelligentes Mess- und drahtloses Kommunikationskit für PV-Energiespeichersysteme. Sie wurden exklusiv für Deye-Hybrid-Wechselrichter entwickelt und ermöglichen eine genaue bidirektionale Netzenergiemessung, drahtlose Datenübertragung und optimierten Eigenverbrauch und lösen häufige Herausforderungen wie schwierige Verkabelung, ungenaue Messung und verzögerte Steuerung.

1. Kernfunktionen

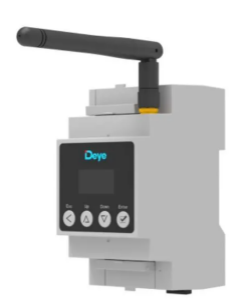

1.1 CT01 – Drahtloser bidirektionaler Smart Meter (Überwachungskern)

Echtzeitmessung von Netzspannung, Strom, Leistung, Frequenz, Wirk-/Blindenergie, mit bidirektionaler Messung für Netzimport und PV-Export.

Integriertes LCD-Display zur lokalen Datenanzeige; DIN-Schienenmontage für private und kleine Gewerbeverteiler.

Integriertes LoRa-Modul zur drahtlosen Datenübertragung, wodurch lange Verkabelungswege entfallen.

Stellt dem Wechselrichter genaue netzseitige Daten zur Verfügung, um Strategien zur Vermeidung von Rückspeisung, Eigenverbrauch und nutzungsabhängigem Laden/Entladen zu unterstützen.

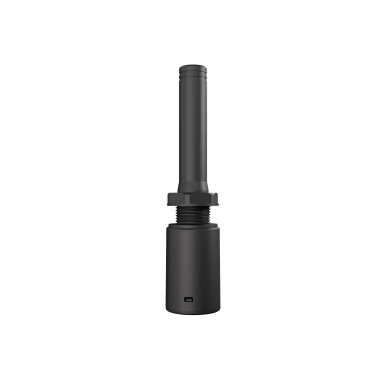

1.2 TX01 – LoRa-Kommunikationsmodul (Übertragungshub)

Fungiert als drahtlose Brücke zwischen CT01 und dem Wechselrichter, empfängt LoRa-Signale und leitet Messdaten weiter.

Plug-and-Play-Design, direkter Anschluss an den Kommunikationsanschluss des Wechselrichters als Alternative zur RS485-Verkabelung.

Unterstützt die externe USB-C-Stromversorgung für Kompatibilität mit verschiedenen Deye-Wechselrichtermodellen.

2. Installation und Verkabelung

2.1 CT01-Installation (Verteilerseite)

• Montieren Sie CT01 auf einer DIN-Schiene im Verteiler.
• Führen Sie die Netzstromkabel durch die mitgelieferten Stromwandler (CTs).
• Schließen Sie Phasen- und Neutralleiter zur Spannungsmessung an.
• Schalten Sie das CT-Verhältnis ein und konfigurieren Sie es über die lokale Tastatur zur Kalibrierung.

2.2 TX01-Installation (Wechselrichterseite)

• Installieren Sie TX01 in der Nähe des Wechselrichters.
• Verwenden Sie ein RJ45-Kabel, um den TX01-Meter-Port mit dem Meter/COM-Port des Wechselrichters zu verbinden.
• Bei Wechselrichtern ohne Stromausgang am Kommunikationsanschluss versorgen Sie den TX01 über einen externen 5-V-USB-C-Adapter mit Strom.

3. Vollständiger Anschluss und Betrieb mit Wechselrichter

3.1 Bestätigung der Systemverbindung

• CT01 sammelt Netzenergiedaten → überträgt drahtlos über LoRa an TX01 → TX01 sendet Daten über ein RJ45-Kabel an den Wechselrichter und bildet so eine vollständige Kommunikationskette.

3.2 Konfiguration der Wechselrichterparameter

• Greifen Sie auf die Schnittstelle des Wechselrichters zu: Einstellungen → Erweiterte Einstellungen → Zählereinstellungen.
• Wählen Sie den Messgerätetyp: Deye CT01 (LoRa).
• Stellen Sie den Kommunikationsmodus auf „Meter Port“ ein und aktivieren Sie die Netzmessung.
• Aktivieren Sie den Eigenverbrauchsmodus oder die Anti-Rückspeisungssteuerung basierend auf den Systemanforderungen.

3.3 Funktionsaktivierung und Datenüberwachung

• Sobald der Wechselrichter aktiviert ist, liest er in Echtzeit die Netzleistung, die Lastleistung und die bidirektionale Energie.
• Überschüssiger PV-Strom lädt die Batterie oder versorgt lokale Verbraucher; In Spitzenzeiten entlädt sich die Batterie, um die Einspeisung ins Netz zu reduzieren.
• Echtzeitdaten können auf dem Wechselrichterbildschirm oder in der Deye Cloud APP überwacht werden, um eine normale Verbindung zu überprüfen.

3.4 LoRa-Pairing

CT01 und TX01 koppeln sich beim Einschalten automatisch. Eine langsam blinkende LoRa-LED zeigt die erfolgreiche Kopplung an. Wenn die Kopplung fehlschlägt, starten Sie beide Geräte neu, um es erneut zu versuchen.

4. Häufige Fehlerbehebung

4.1 LoRa-Pairing Failure / No Data Transmission

• Stellen Sie sicher, dass der Abstand zwischen CT01 und TX01 weniger als 200 m beträgt und möglichst keine Hindernisse durch dicke Wände oder Metallschränke bestehen.
• Überprüfen Sie die stabile Stromversorgung von TX01 und den normalen LoRa-LED-Status.
• Halten Sie sich von starken elektromagnetischen Störquellen wie Frequenzumrichtern oder Ladegeräten für Elektrofahrzeuge fern.

4.2 Wechselrichter zeigt „Zähler nicht angeschlossen“ an

• Überprüfen Sie, ob das RJ45-Kabel fest angeschlossen ist.
• Bestätigen Sie den korrekten Zählertyp und die korrekten Kommunikationsporteinstellungen im Wechselrichter.
• Starten Sie TX01 und Wechselrichter neu, um die Kommunikation wiederherzustellen.

4.3 Ungenaue Messung oder Rückleistungsmessung

• Stellen Sie sicher, dass das Stromwandlerverhältnis mit der Nennleistung des Transformators übereinstimmt.
• Überprüfen Sie die Richtung des CT-Kabels. Vertauschen Sie die Verkabelung oder passen Sie die Stromrichtung bei Bedarf in den Einstellungen an.
• Überprüfen Sie die Phasenfolge und die Spannungsverkabelung erneut.

4.4 Häufige Datenunterbrechung

• Verlegen Sie TX01, um die LoRa-Signalstärke zu verbessern.
• Verwenden Sie ein stabiles 5-V-Netzteil, um Ausfälle aufgrund von Stromschwankungen zu vermeiden.

Zusammenfassung

Das CT01 TX01-Kit ist ein Standardzubehör für Deye PV-Energiespeichersysteme. Durch drahtlose Messung und Wechselrichterintegration werden eine präzise Energieüberwachung und eine intelligente Planung erreicht. Durch einfache Installation, minimale Verkabelung und korrekte Wechselrichterkonfiguration verbessert das System die Eigenverbrauchsquote erheblich und senkt die Stromkosten für private und kleine gewerbliche PV-Energiespeicheranwendungen.
