Technischer Vergleich von Deye Hybrid-Wechselrichtermodellen: Sun-8K-SG02LP1-EU-AM2 gegen Sun-8K-SG05LP1-EU gegen SUN-8K-SG05LP1-EU-SM2

In der sich entwickelnden Sonnenenergielandschaft spielt das Wechselrichterdesign eine entscheidende Rolle bei der Effizienz, Sicherheit und Benutzerfreundlichkeit des Gesamtsystems. Dieser Artikel enthält einen detaillierten technischen Vergleich von drei DEYE 8KW-Hybrid-Wechselrichtermodellen-SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU und SUN-8K-SG05LP1-EU-SM2-Assist-System-Designer und Installateure, die die am besten geeignete Option ausgewählt haben.

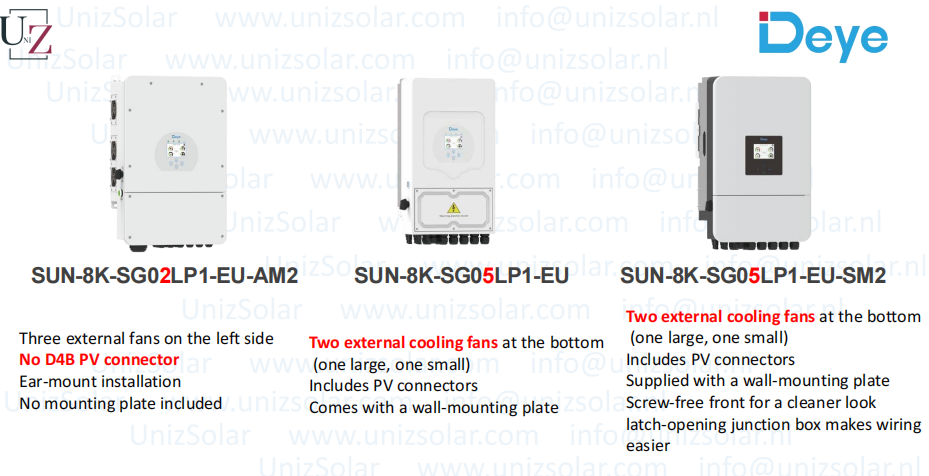

1. Kühlung und Aussehen
Sun-8K-SG02LP1-EU-AM2 verfügt über drei externe Kühlventilatoren auf der linken Seite. Es unterstützt die Ohrmontageinstallation und schließt eine Rückenmontageplatte aus. Insbesondere enthält es keine D4B -PV -Anschlüsse.

Sun-8K-SG05LP1-EU verwendet zwei am Boden montierte Kühlventilatoren (1 große 1 kleine) und umfasst PV-Anschlüsse. Es wird mit einer Wandmontageplatte geliefert.

Sun-8K-SG05LP1-EU-SM2 nimmt auch das Dual-Bottom-Fan-Setup an. Es verbessert die Ästhetik und die Installationsbequemlichkeit mit einer verschraubten Abdeckung, die die einrückenlatrisch eröffnet, und umfasste die Wandmontageplatte.

2. Konfiguration Elektrischer Eingang und PV
Alle drei Modelle teilen den gleichen maximalen PV -Eingangsstrom von 26 26 A und unterstützen 2 /2 2 PV -String -Eingänge, um die Flexibilität in der Solararray -Konfiguration zu gewährleisten.

3. Inside Struktur und Schaltungsdesign
Sun-8K-SG02LP1-EU-AM2 sticht mit zwei IKT-Anschlüssen, PV-Schnellkonnektanschlüssen und zwei Schnittstellen der schnellen Schaltkämpfe aus. Es enthält eine 12 VDC -Hilfsstromversorgung und bietet eine verbesserte Isolations- und Fahrerplatten über der SG05 -Plattform. Es wird jedoch das Wi-Fi-Vorstand wiederverwendet.

Sun-8K-SG05LP1-EU enthält einen IKT-Anschluss und verwendet D4B (MC4-Steckverbinder). Es fehlen schnelle Abbausanschlüsse und verfügt nicht über eine 12-V-Hilfsausgabe.

Sun-8K-SG05LP1-EU-SM2 baut auf dem SG05LP1-EU auf und behält einen IKT-Anschluss, D4B-Anschlüsse und zwei schnelle Anschlüsse. Es enthält eine 12 VDC-Auxiliary-Ausgabe und führt eine Dip-Switch-Steuerung am ATS-Anschluss für mehr Konfigurationsflexibilität ein.

4. PCB- und Board -Architektur
Sun-8K-SG02LP1-EU-AM2 bietet zusätzliche Isolations- und Fahrerplatten im Vergleich zu SG05. Das Wi-Fi-Modul wird wiederverwendet und nicht neu integriert.

Sun-8K-SG05LP1-EU verwendet einen Basislinien-SG05-PCB-Stack ohne zusätzliche Verbesserungen.

Sun-8K-SG05LP1-EU-SM2 teilt die Kernarchitektur mit SG05, enthält jedoch neue Hauptkontroll-, LCD- und zusätzliche Auxiliary-Boards, wobei der DRM-Board-Support standardmäßig unterstützt wird.

5. Größe und Gewicht
SG02LP1-EU-AM2 ist bei 420 × 670 × 233 mm und 35,6 kg der größte und schwerste.

SG05LP1-EU ist bei 330 × 580 × 232 mm mit einem Gewicht von 24,9 kg kompakter.

SG05LP1-EU-SM2 fällt zwischen den beiden bei 366 × 589,5 × 237 mm mit einem Gewicht von 26,8 kg.

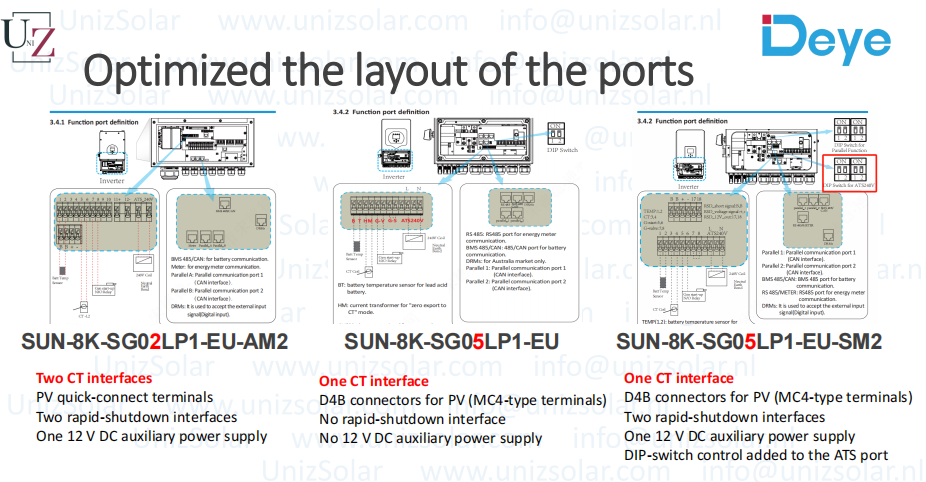

6. Portlayout und Schnittstellendesign

Die drei Modelle zeigen eine signifikante Varianz im Port -Layout und die CT -Schnittstellenunterstützung:

SG02LP1-EU-AM2 verfügt über zwei CT-Schnittstellen, PV-Schnellkonnekt-Terminals und zwei schnelle Abschnitte mit 12-V-Hilfsausgabe.

SG05LP1-EU unterstützt eine CT-Schnittstelle, D4B-Steckverbinder und fehlt sowohl schneller als auch Hilfskraft.

SG05LP1-EU-SM2 verbessert dies mit einer CT-Schnittstelle, D4B-Anschlüssen, zwei schnellen Anschlüssen, einem 12-V-Hilfsangebot und einer Dip-Switch-Integration in den ATS-Anschluss.

Abschluss

Empfehlung:

SG02LP1-EU-AM2 ist ideal für die fortschrittliche Isolierung, die doppelte CT-Messung und die Systeme, die 12-V-Aux-Ausgabe und verbesserte Portsteuerung erfordern.

SG05LP1-EU ist eine leichtere, grundlegende Option für Installationen mit weniger Hilfsbedürfnissen.

SG05LP1-EU-SM2 schlägt ein Gleichgewicht mit verbesserten Merkmalen, verbesserter Kontrolle und besserer Ästhetik ein.
