Brandschutzwarnung für Home PV Energy Storage Systems: Gewährleistung des Feuerwehrmanns mit automatischer Abschaltung

Da die Energiespeichersysteme für die Photovoltaik (PV) immer häufiger an der Brandsicherheit werden, tritt die Brandsicherheit als kritisches Anliegen auf - insbesondere bei Notfällen. Ein spezifisches und gefährliches Szenario kann auftreten, wenn ein Hausfeuer auftritt, und der Hauptbrecher wird von Feuerwehrleuten abgeschaltet. Obwohl das Haus vom Netz getrennt ist, bleibt ein verstecktes Risiko weiterhin: Der Wechselrichter kann weiterhin im Off-Grid-Modus funktionieren und die Belastungen über Batterien und Sonnenkollektoren mit Strom versorgen. Diese fortlaufende Energieversorgung kann eine ernsthafte Sicherheitsbedrohung für Ersthelfer darstellen.

Die versteckte Gefahr

Wenn elektrische Belastungen an den "Lastanschluss des Wechselrichters" angeschlossen sind, kann der Wechselrichter auch nach dem Trennen des Hauptnetzes immer noch Geräte durch Batterie und PV -Energie mit Strom versorgen. Diese fortgesetzte Stromversorgung schafft eine gefährliche Umgebung für Feuerwehrleute, die annehmen, dass das System vollständig de-verstärkt ist.

Darüber hinaus ist es unrealistisch zu erwarten, dass jedes System in unmittelbarer Nähe des Hauptschalters installiert ist, was bedeutet, dass das manuelle Abschalten während eines Brandnotfalls möglicherweise nicht möglich ist.

Die Brandschutzlösung

Ein zuverlässiger und automatisierter Abschaltmechanismus ist unerlässlich. Ziel ist es, eine automatische Abschaltung des Wechselrichters zu ermöglichen, die durch Branderkennungssysteme ausgelöst wird, anstatt sich ausschließlich auf die Trennung des Netzes oder die manuelle Intervention zu verlassen.

Schlüsselkomponenten der Sicherheitslösung

PV -Seite: Rapid Shutdown -Geräte (RSDs)
Installieren Sie Rapid Shutdown -Geräte oder Optimierer, die die Abschaltfunktionen auf der Ebene des PV -Moduls unterstützen.

Diese stellen sicher, dass die PV-Module, sobald sie ausgelöst wurden, keine Hochspannungs-DC-Leistung erzeugen, wodurch die Bereiche auf dem Dach für Brandbekämpfungsvorgänge sicherer sind.

Wechselstromseite: Brandalarmintegration

Integrieren Sie das Feueralarmsystem des Hauses in den Wechselrichter.

Der Feueralarm kann ein trockenes Kontaktsignal oder einen 12 -V -Gleichstromeingang an den Wechselrichter senden, um eine sofortige Abschaltung zu erzwingen.

Wie das System funktioniert

Wechselrichter selbst sind nicht in der Lage, Feuer zu erkennen.

Branderkennungssysteme können jedoch konfiguriert werden, um:

Senden Sie einen Trockenkontaktverschluss (z. B. über Relaisausgang)

Oder geben Sie ein 12 -V -DC -Signal für angegebene Klemmen auf dem Wechselrichter an.

Sobald der Wechselrichter das Abschaltsignal empfängt:

Der Wechselstromausgang wird sofort gestoppt.

Die Stromversorgung der angeschlossenen Lasten wird abgeschnitten.

Das System tritt in einen sicheren, geschlossenen Zustand ein und schützt Feuerwehrleute vor versehentlichem elektrischem Schock oder Bogenblitz.

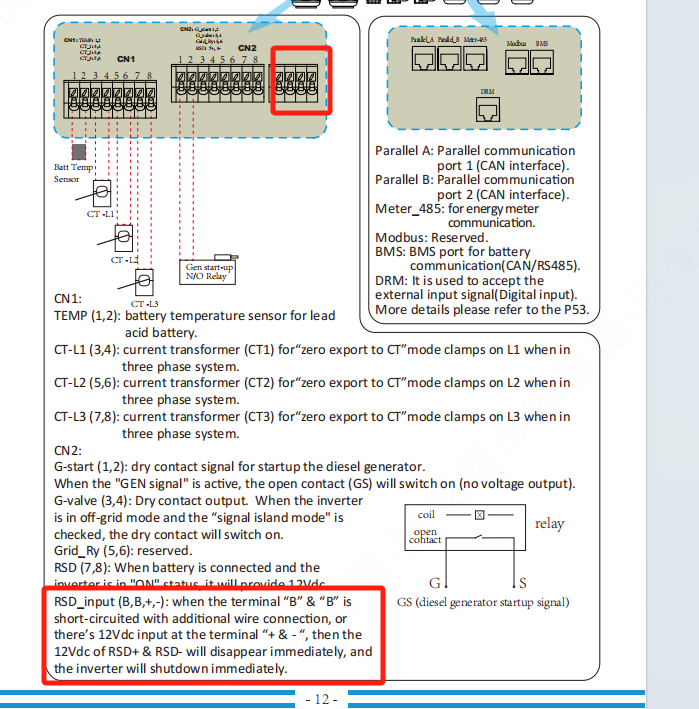

Referenzimplementierung (basierend auf dem Bild)

Gemäß der Bildreferenz:

Verwenden Sie Terminals „B“ und „B-“ (RSD-Eingang) zum Herunterfahren.

Wenn ein Brandalarm oder andere Schaltkreisshorts "B" und "B" ein 12-V-Signal über "und"-"anwenden, wird der Wechselrichter sofort geschlossen.

Diese Funktionalität stellt sicher, dass 12 V DC von RSD & RSD - verschwindet und die Systemdeaktivierung bestätigt.

Schlüssel zum Mitnehmen

Die automatische Abschaltung des Wechselrichters als Reaktion auf Brandalarme ist für die Sicherheit des Notfallpersonals von entscheidender Bedeutung.
Risiko minimieren:

Implementieren Sie PV Rapid Shutdown -Mechanismen.

Integrieren Sie Feueralarmsysteme, um mit dem Wechselrichter zu kommunizieren.

Stellen Sie sicher, dass das Herunterfahren bei Bränden automatisch ausgelöst wird und dies von normalen Netzausfällen unterscheidet.

Durch die Integration dieser Schutzmaßnahmen schaffen wir eine sicherere Umgebung für Hausbesitzer und Rettungskräfte.
