Deye WS-MV5000-2 5 MVA 1500 V PCS mit 10–35 kV Aufwärtstransformator

Name: Deye WS-MV5000-2 5 MVA 1500 V PCS mit 10–35 kV Aufwärtstransformator
Rating: 5 (99 reviews)

individuell angepasstOhne MwSt

Fragen Sie uns Produkt hinzufügen

Vorher Kein vorheriger Artikel Nächste: Kein nächster Artikel

Produktbeschreibung

Uni Z International B.V. +31610999937

Uni Z International B.V. [email protected]

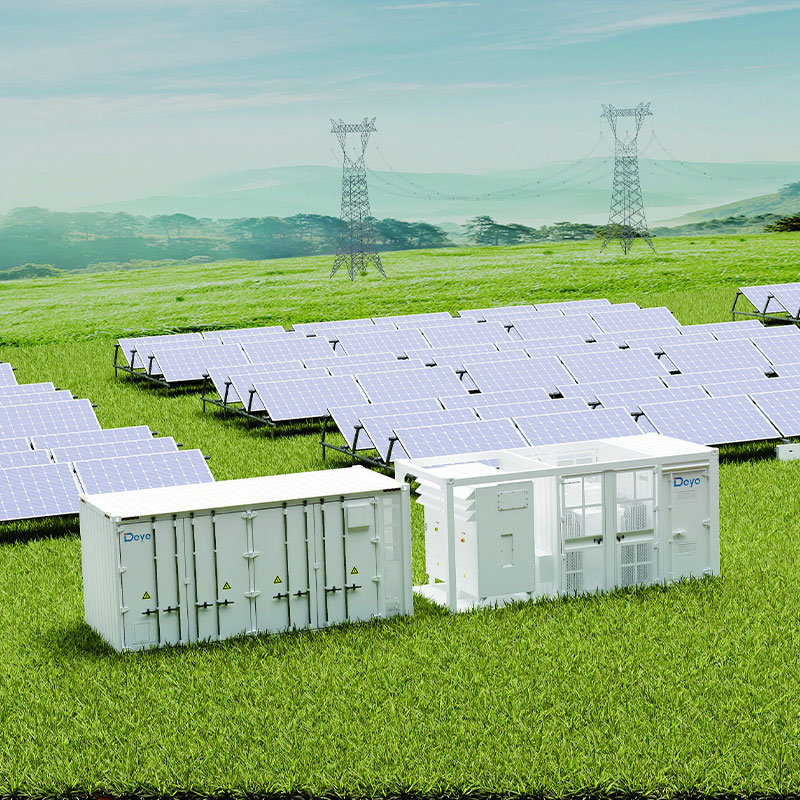

Der Deye WS-MV5000-2 ist kein Batteriebehälter; Dabei handelt es sich um die 5-MVA-Stromumwandlungs- und Mittelspannungsschnittstelle, die entwickelt wurde, um Gleichstromspeicher im Versorgungsmaßstab in netzbereiten Wechselstrom umzuwandeln. Vier Gleichstromeingänge akzeptieren jeweils bis zu 1500 V und 1404 A und speisen zwei 2,5-MVA-Umwandlungskanäle für eine kombinierte Nennleistung von 5 MVA. Der integrierte 5.200-kVA-Öltransformator transformiert 690 V auf die projektspezifische Mittelspannung im Bereich von 10–35 kV und reduziert so die Menge an externen MV-Geräten, die ein EPC rund um das PCS entwickeln muss. Der durchschnittliche Umwandlungswirkungsgrad wird mit ≥98,3 % spezifiziert, mit einem THD von unter 3 % bei Nennleistung und einem vollständigen Leistungsfaktor-Kontrollbereich von voreilend bis nacheilend für den netzgestützten Betrieb. Mit IP65-Schutz auf dem PCS, Betrieb bei -30 °C bis 60 °C und Kommunikation über RS485, Ethernet und CAN ist der WS-MV5000-2 die Netzschnittstellenhälfte der groß angelegten WS-Plattform von Deye und sollte getrennt vom 5,016-MWh-Batteriebehälter aufgeführt werden.

Funktion	PCS-Aufwärtstransformatorsystem im Versorgungsmaßstab
Maximale Gleichspannung	1500 V
Nennleistungs-DC-Betriebsbereich	1000–1500 V
Maximaler Gleichstrom	1404 A × 4
DC-Eingänge	4
Nenn-AC-Ausgangsleistung	2500 kVA × 2 = 5 MVA
Maximale AC-Leistung	2500×1,1 kVA × 2 bei 35°C
Bemessungswechselspannung	690 V
AC-Bereich	621–759 V; 50/60 Hz
Maximaler Wechselstrom	2300 A × 2; THD <3 % bei Nennleistung
Leistungsfaktor	>0,99; einstellbar von 1 voreilend bis 1 nacheilend
Durchschnittliche Conversion-Effizienz	≥98,3 %
Transformator	Ölgetaucht, 5200 kVA; LV/MV 0,69 kV / 10–35 kV; Vektorgruppe Dy11; ONAN/KNAN
Schutz	PCS IP65 / andere Fächer IP54
Betriebstemperatur	-30 °C bis 60 °C, Leistungsminderung über 45 °C; Höhe bis 4000 m, Leistungsreduzierung über 2000 m
Kommunikation	RS485 / Ethernet / CAN; Abmessungen 6058×2438×2896 mm; Gewicht ≤23 t
